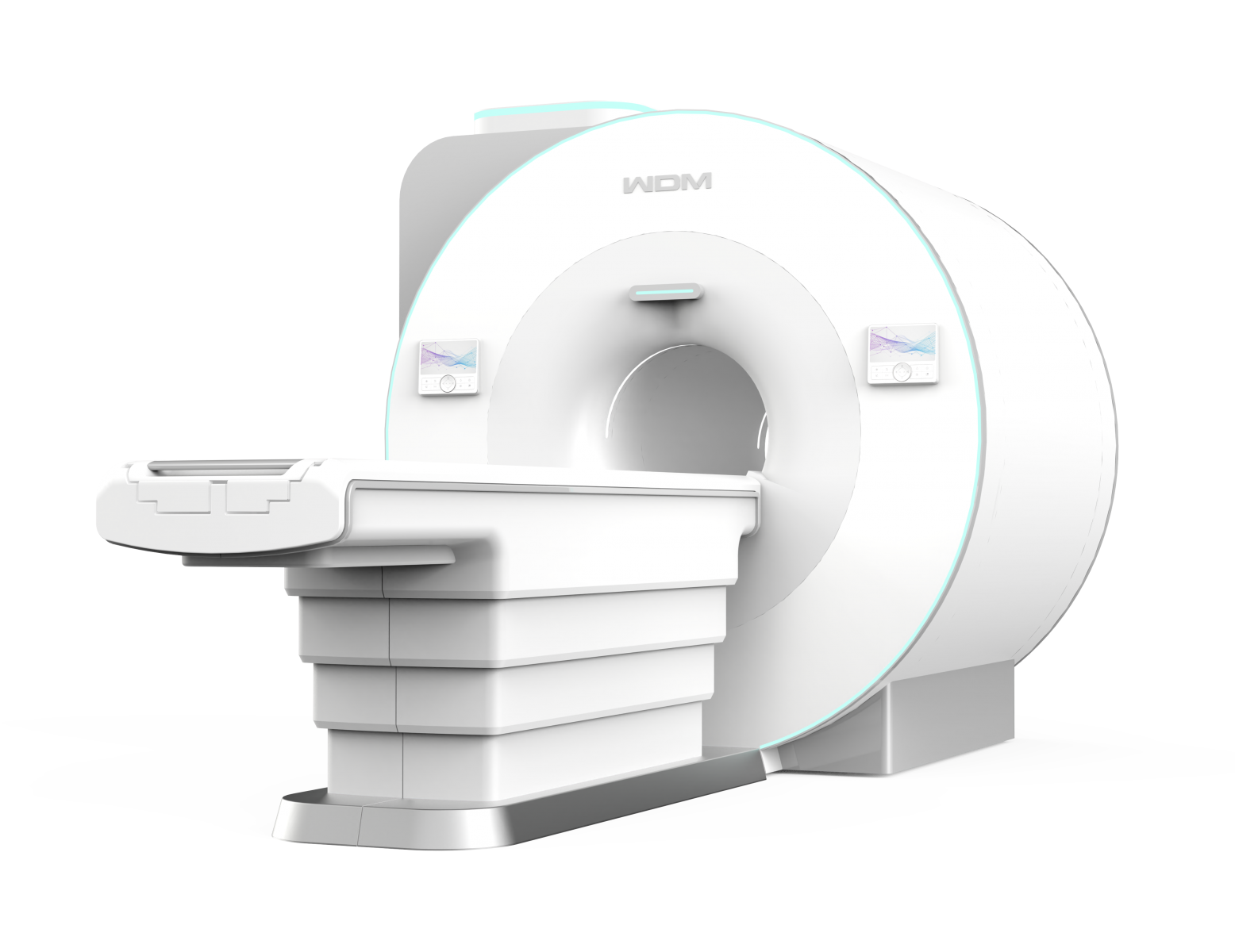

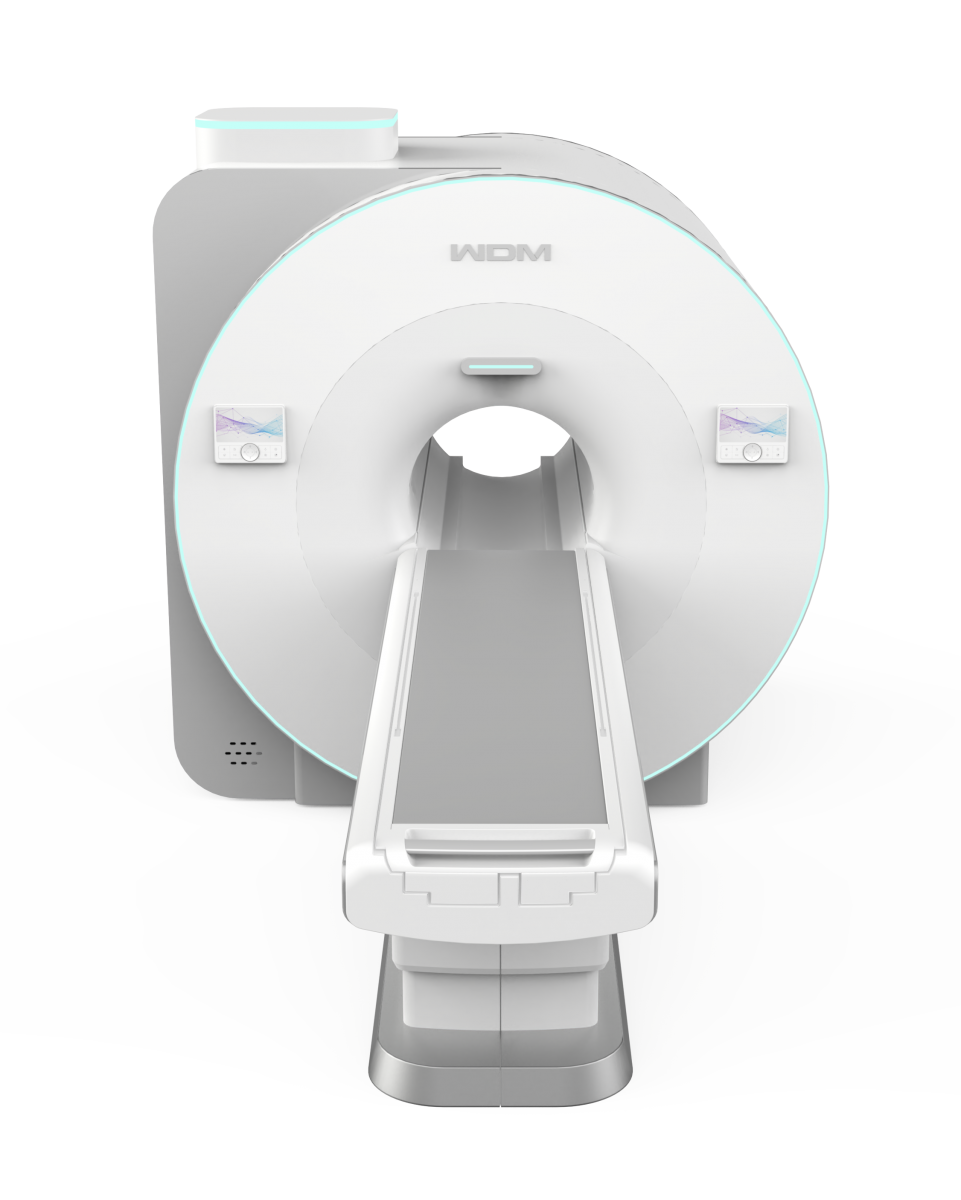

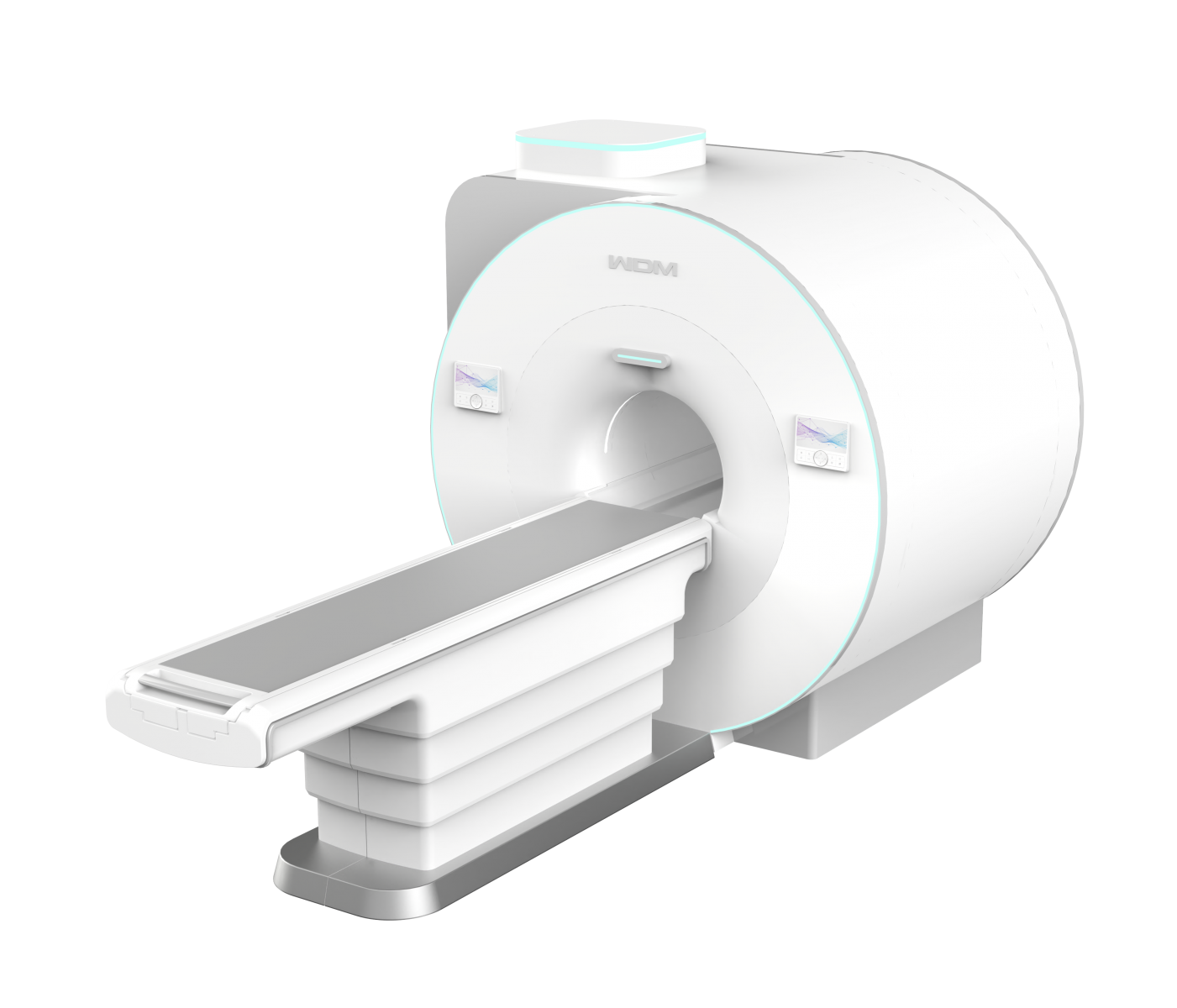

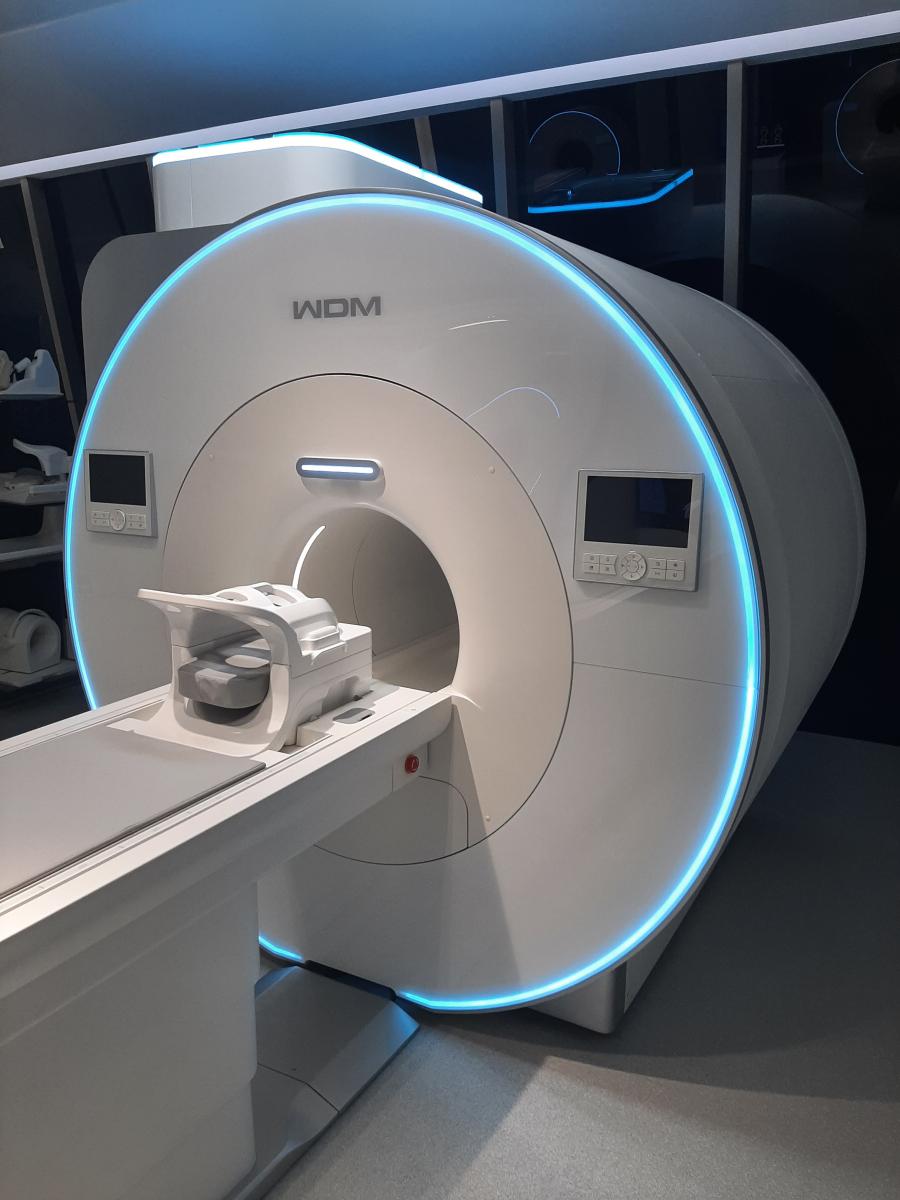

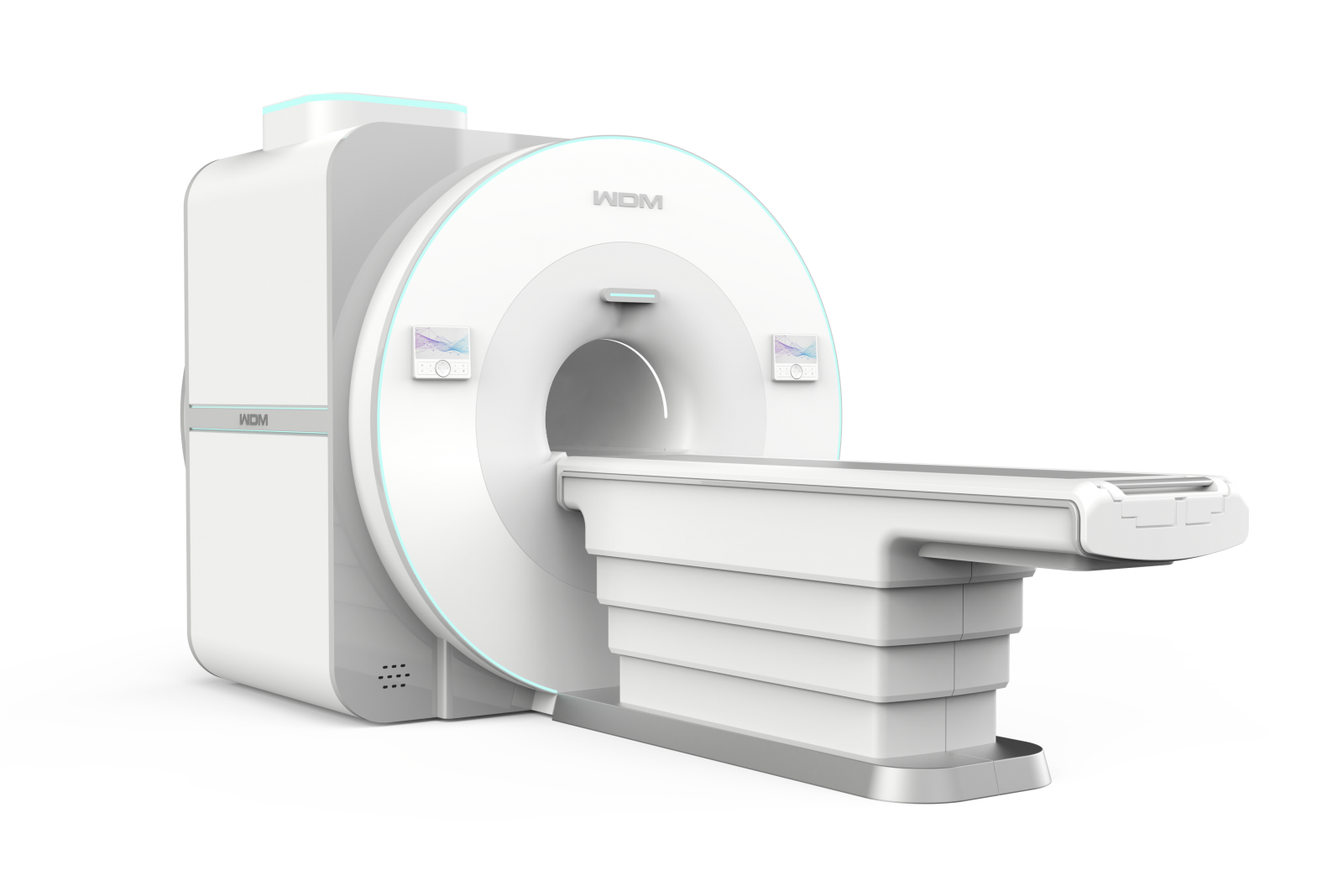

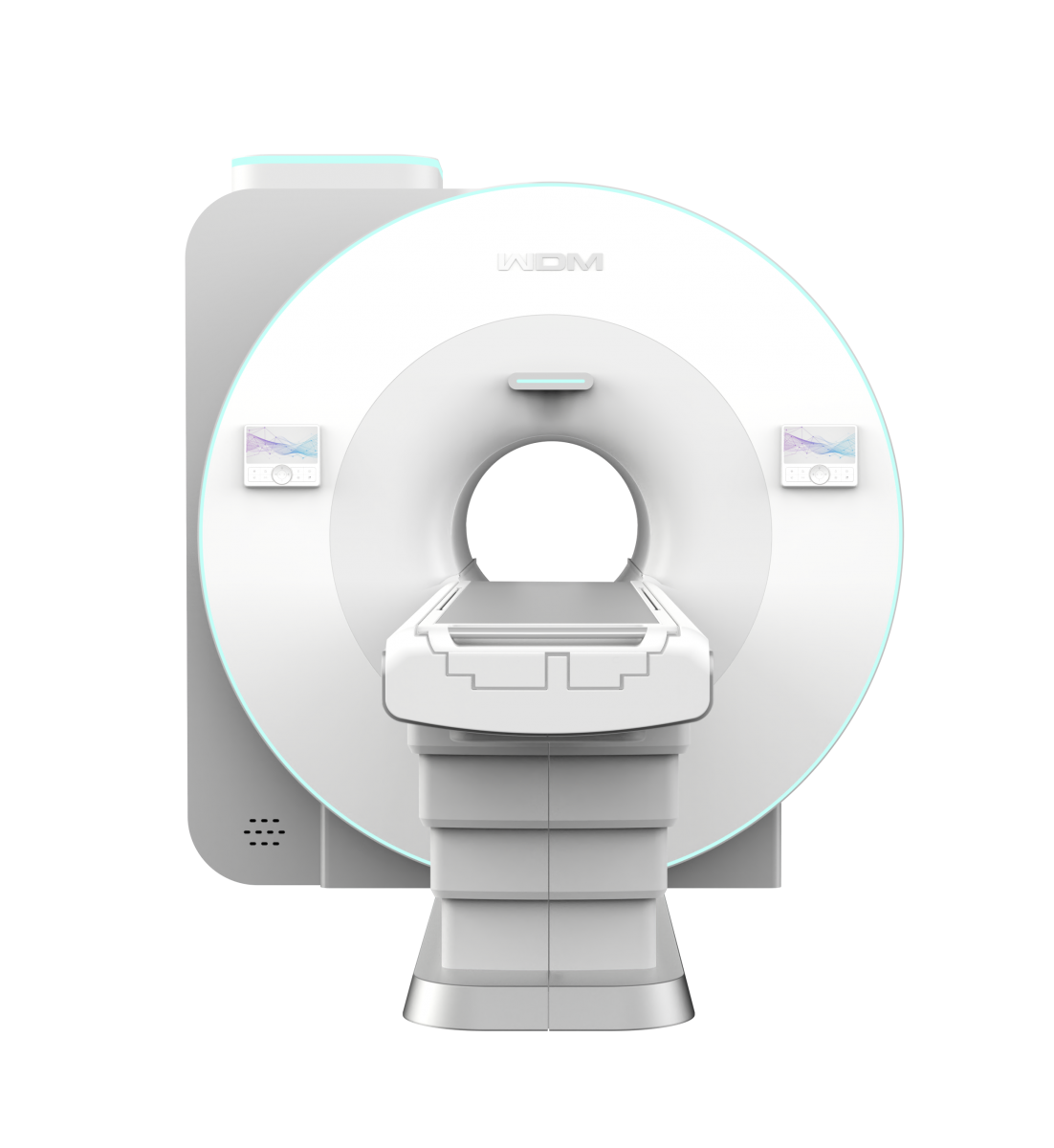

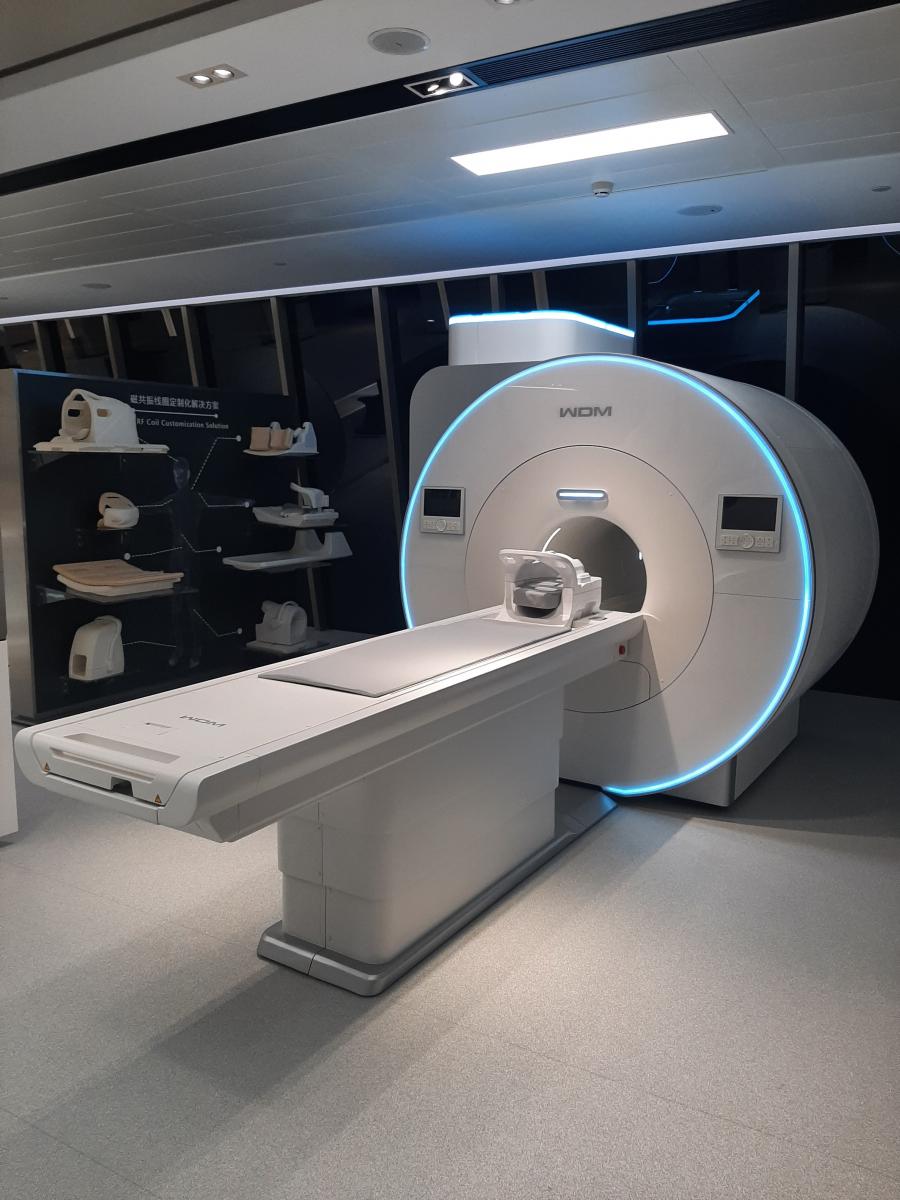

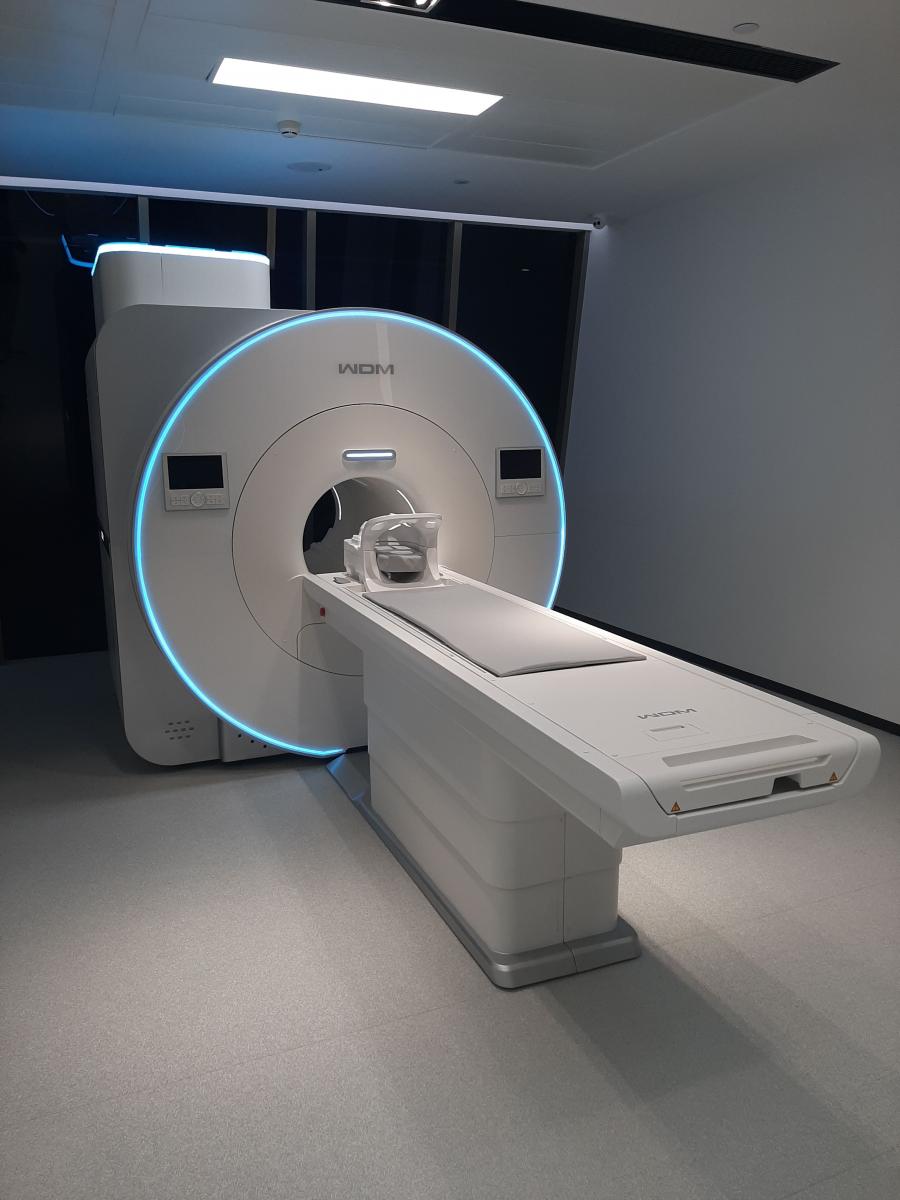

Магнитно-резонансный томограф МРТ i_Vision 1,5T Plus

Регистрационное удостоверение

Презентация Магнитно-резонансный томограф МРТ i_Vision 1,5T Plus

Производитель: Beijing Wandong Medical Technology Co., (Китай)
Свидетельство о регистрации: № РЗН 2024/22405 от 09.04.2024 г.


ООО "Аз медикал" выражает Вам своё почтение и просит рассмотреть коммерческое предложение на поставку томографа магнитно-резонансного i_Vision 1.5T Plus с принадлежностями, оснащенного сверхпроводящим магнитом с индукцией магнитного поля 1,5 Тл, построенного по безгелиевой технологии (без использования жидкого гелия), что сокращает расходы на эксплуатацию установки в 2 раза.

Базовый набор РЧ (радиочастотных) катушек:

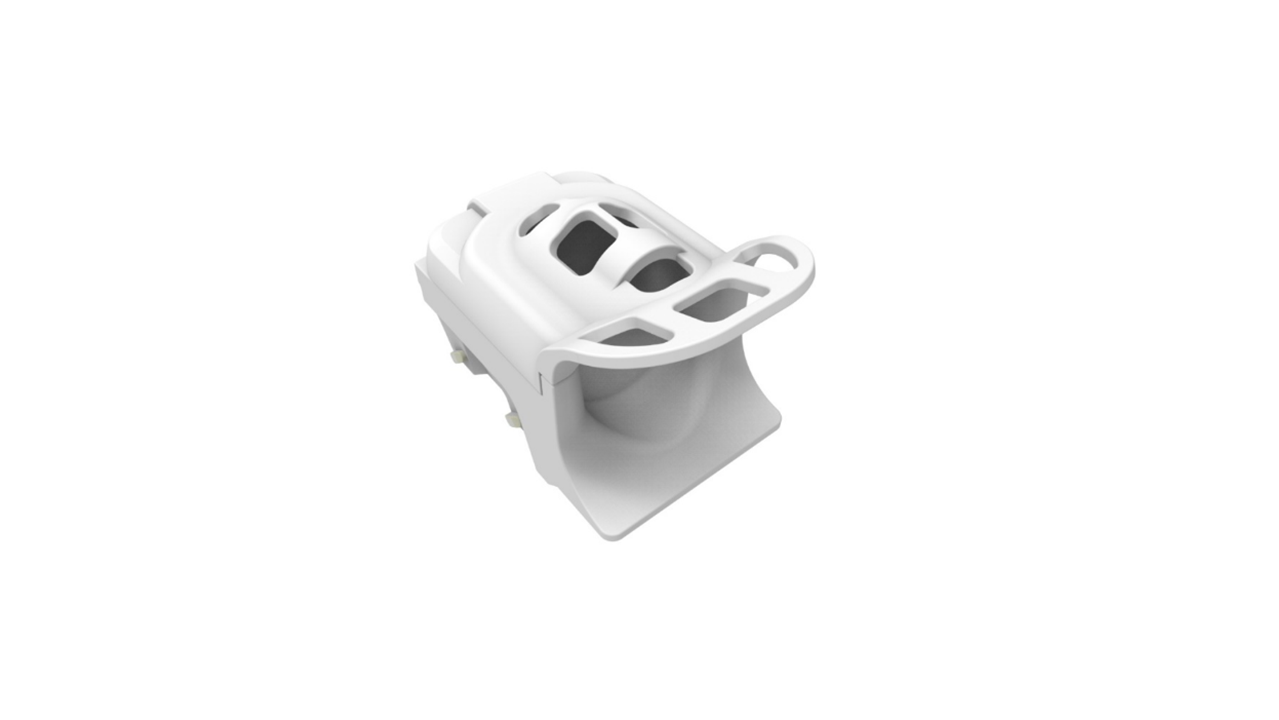

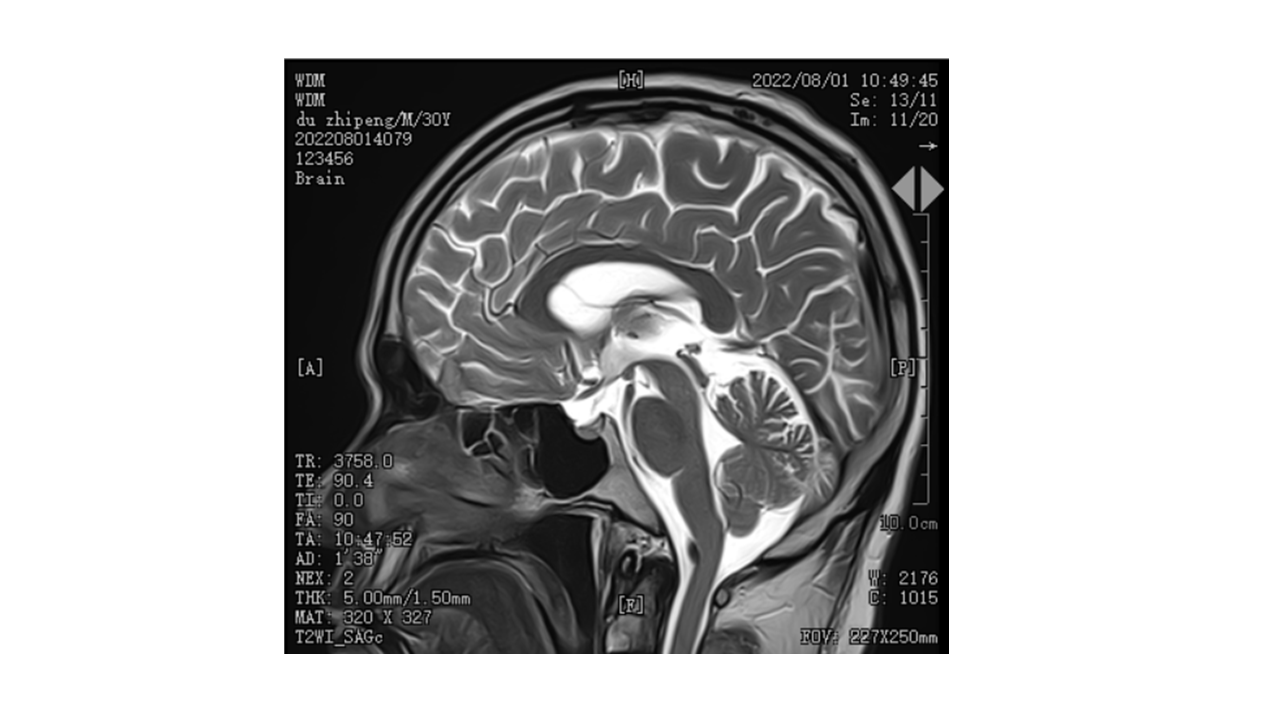

    1. Катушка для исследования ГОЛОВЫ и ШЕИ (24-канальная);

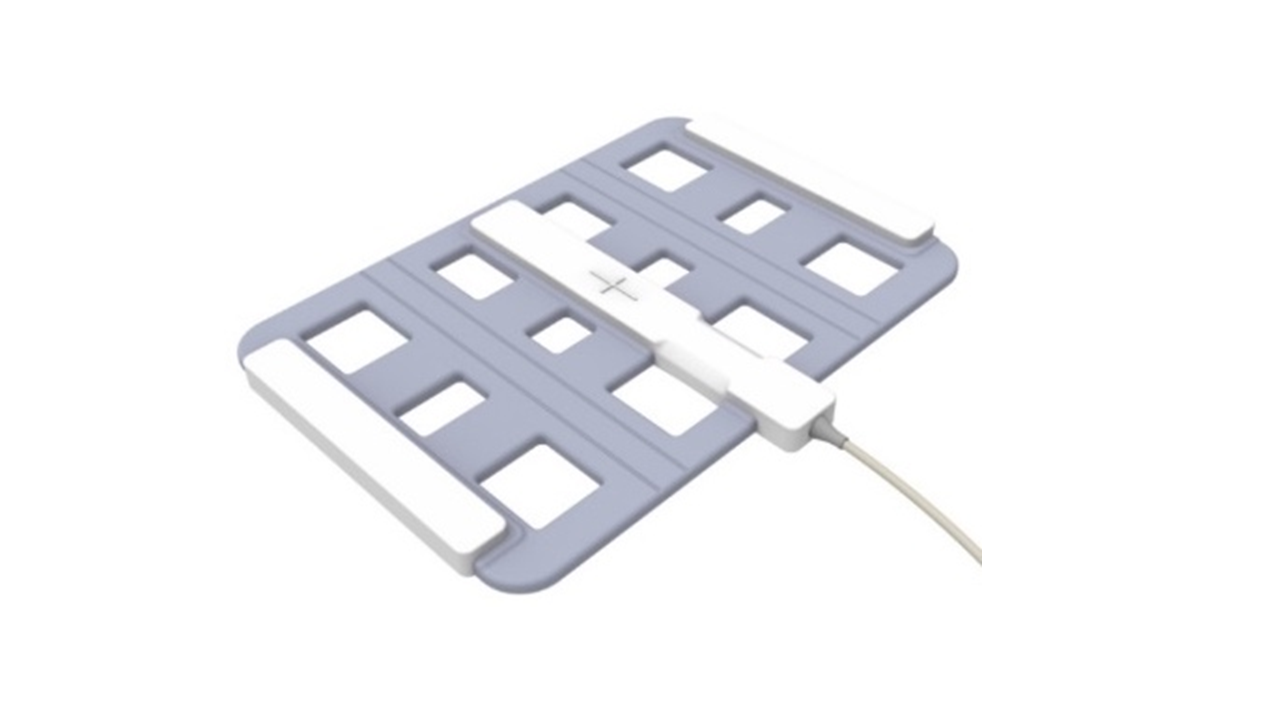

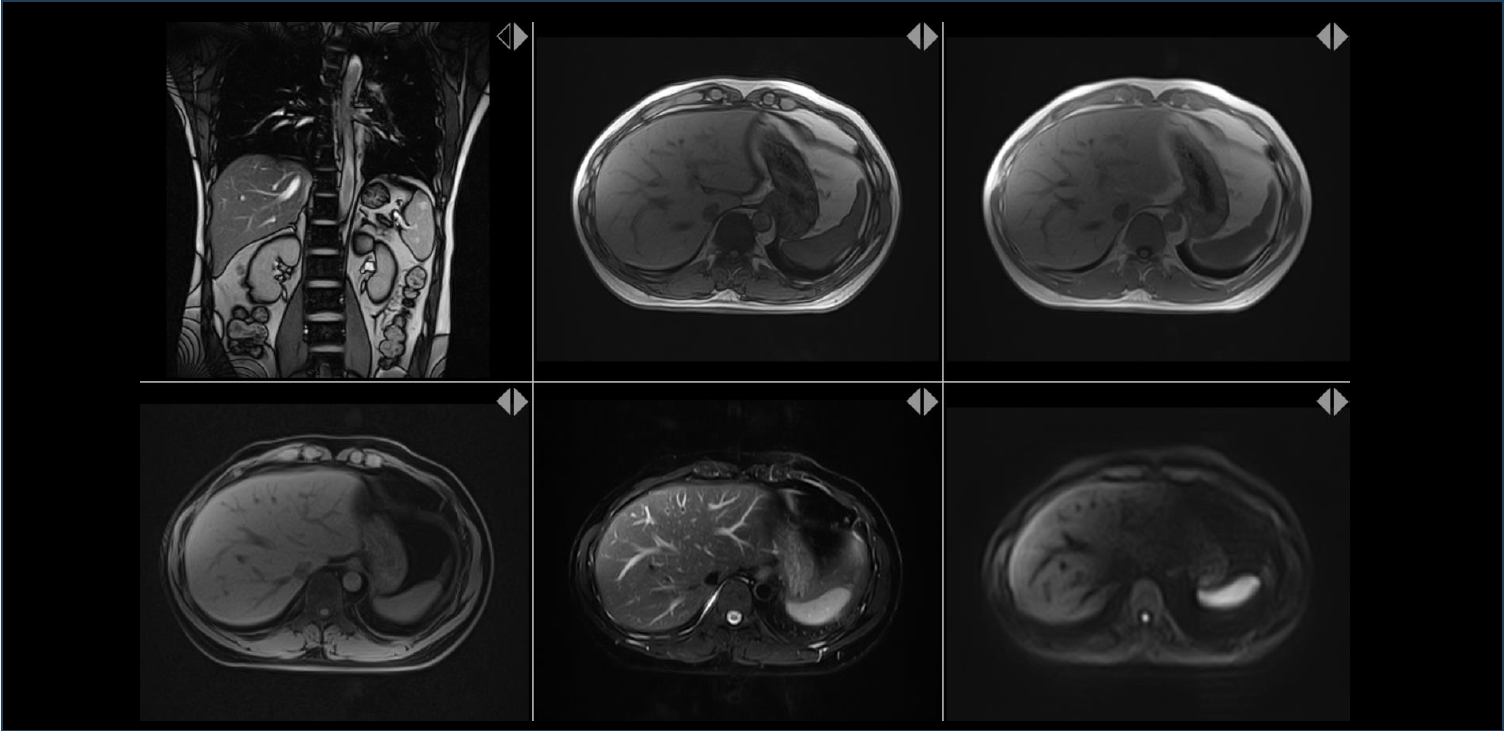

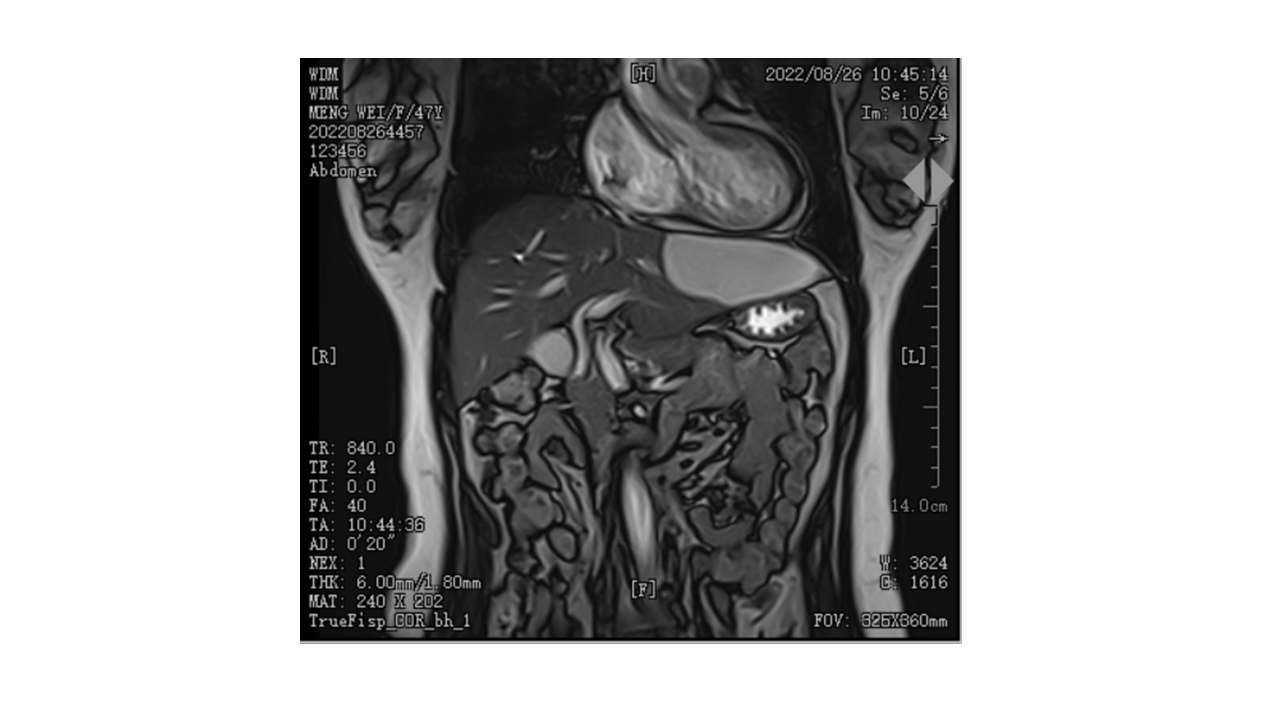

    2. Катушка для исследования органов брюшной полости и органов малого таза (12-канальная);

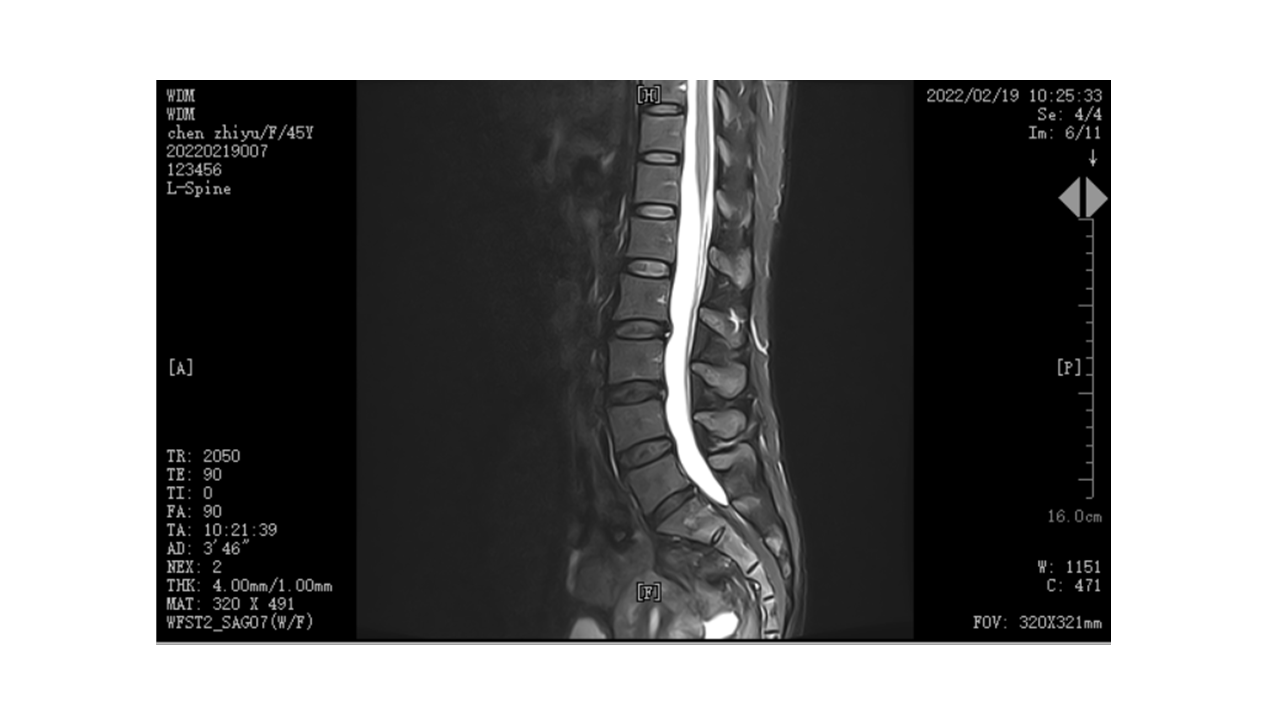

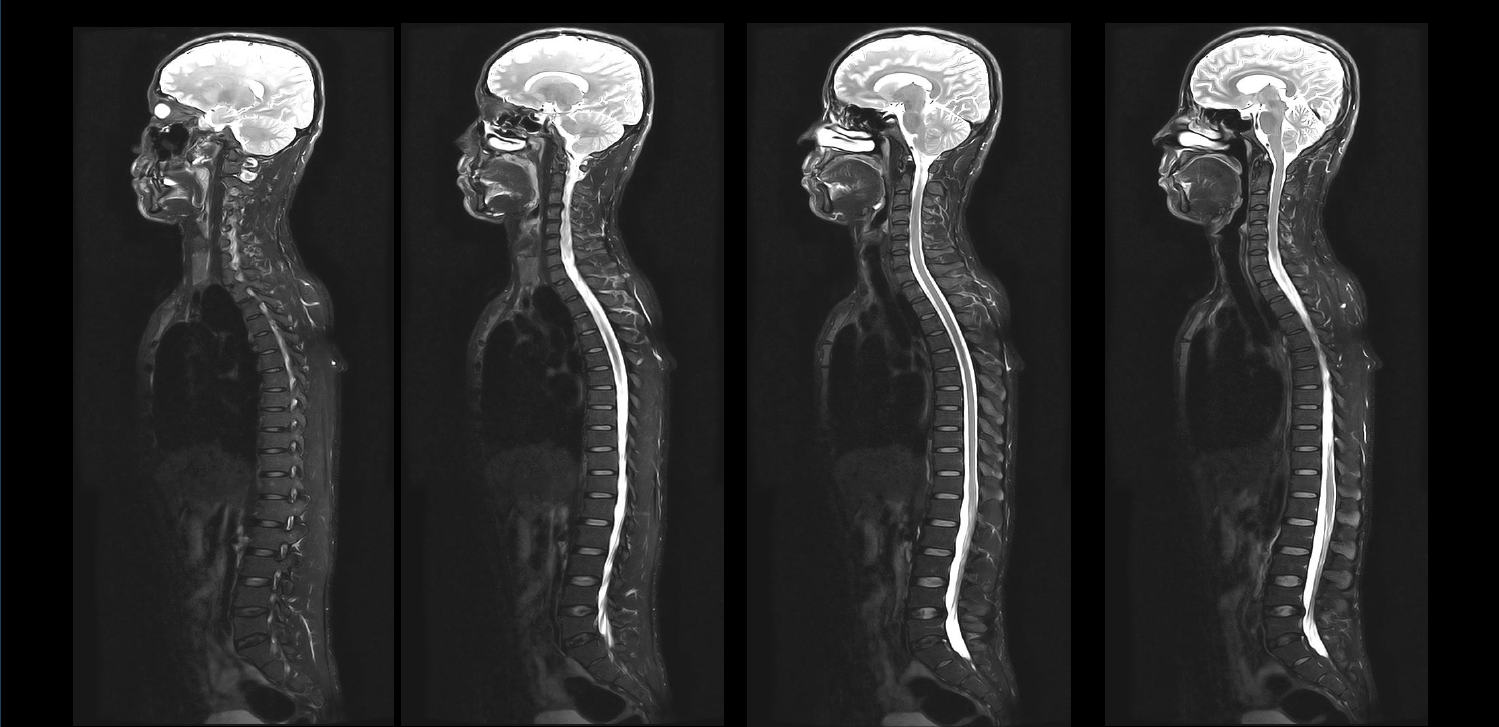

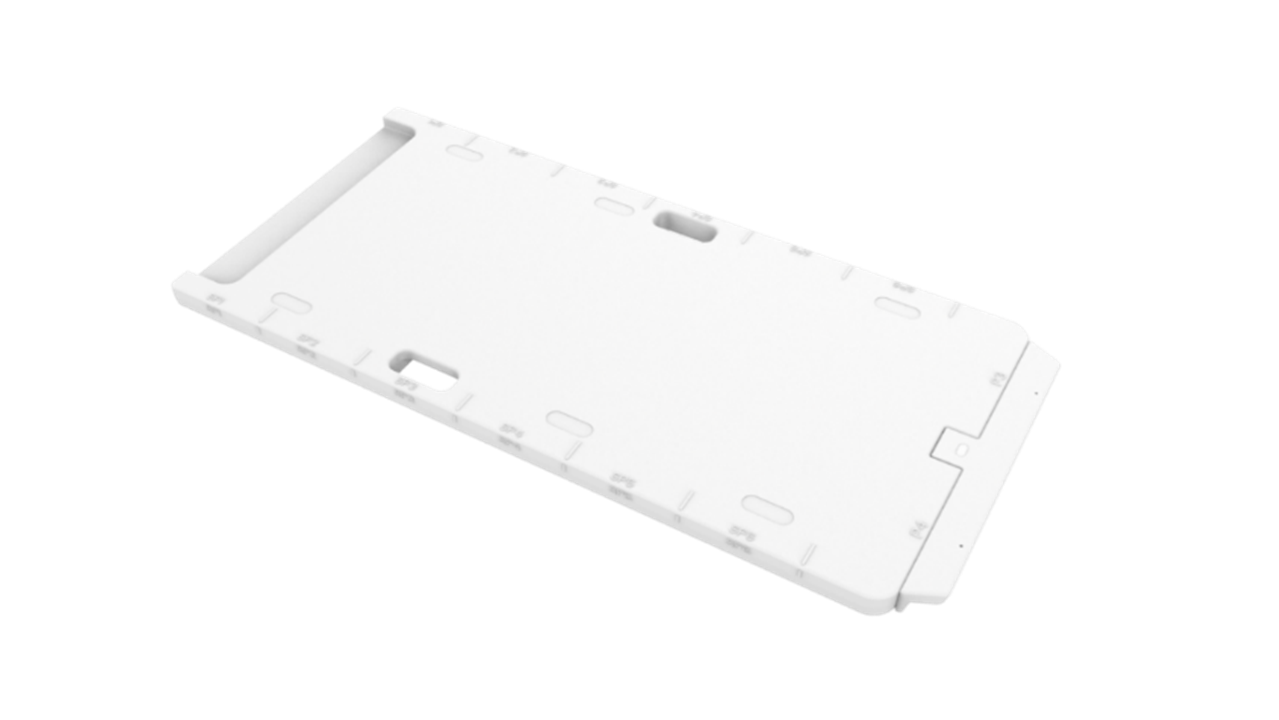

    3. Катушка для исследования ПОЗВОНОЧНИКА (СПИНЫ) (24-канальная );

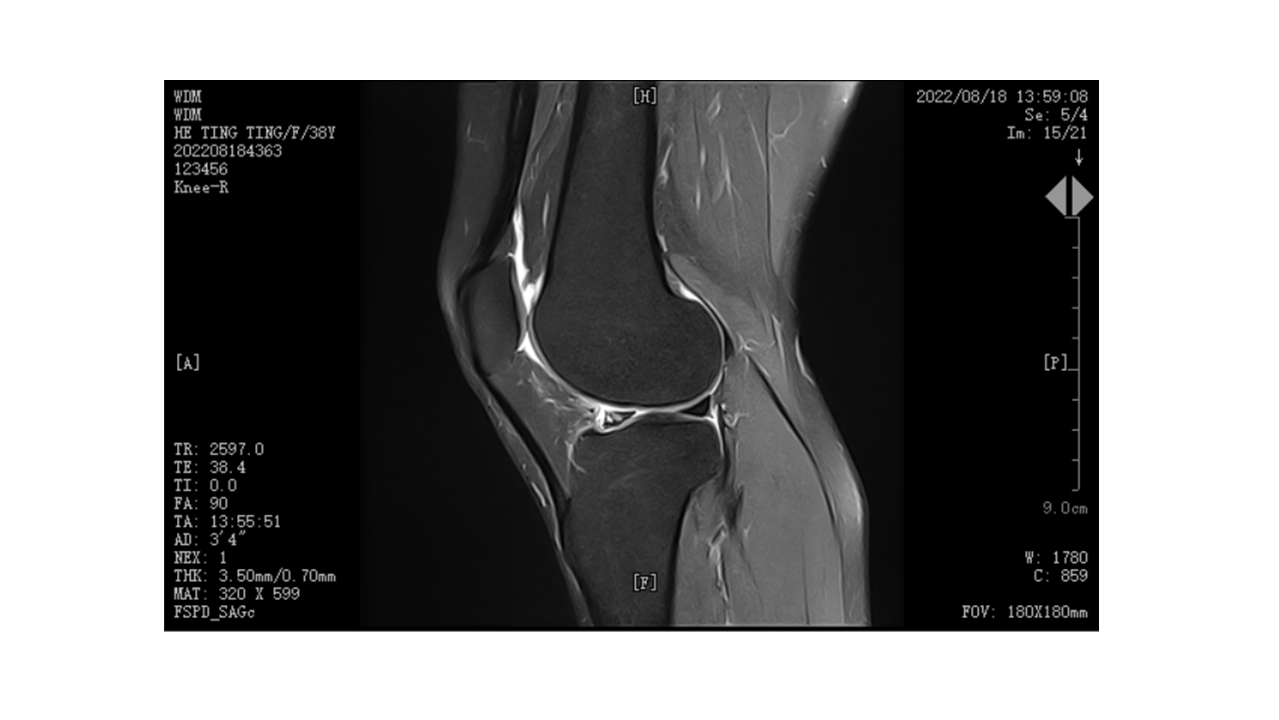

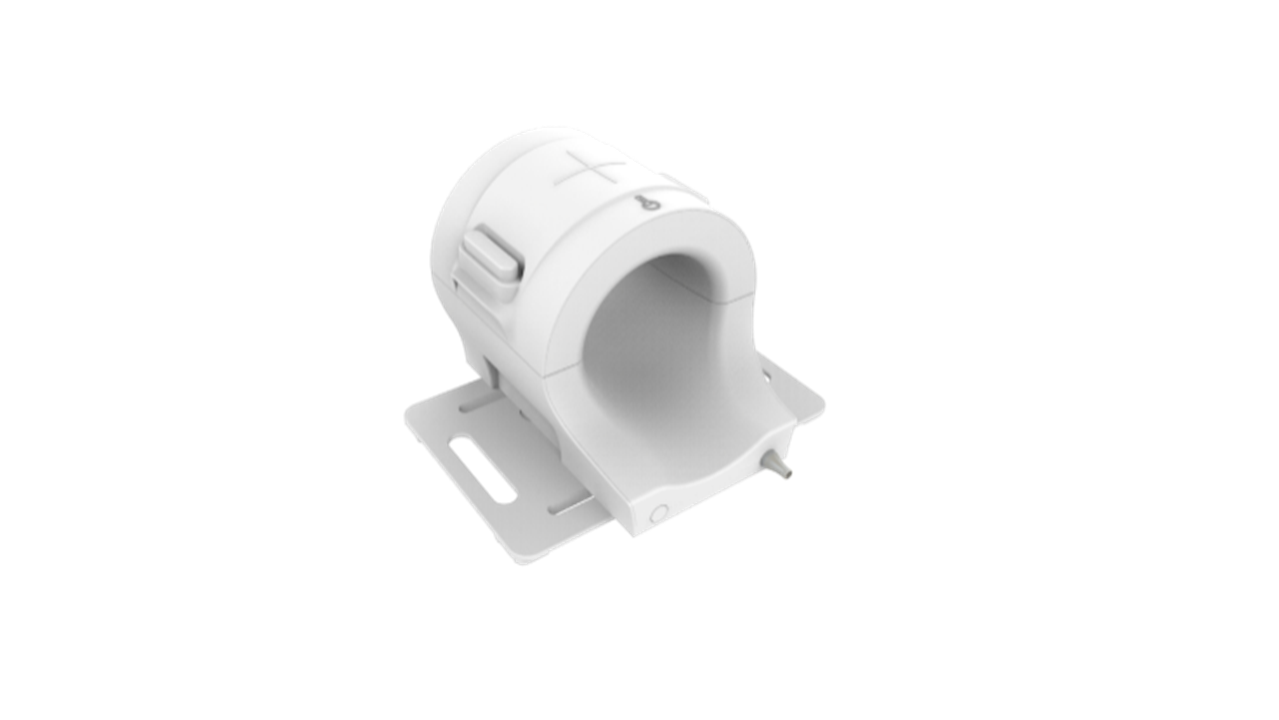

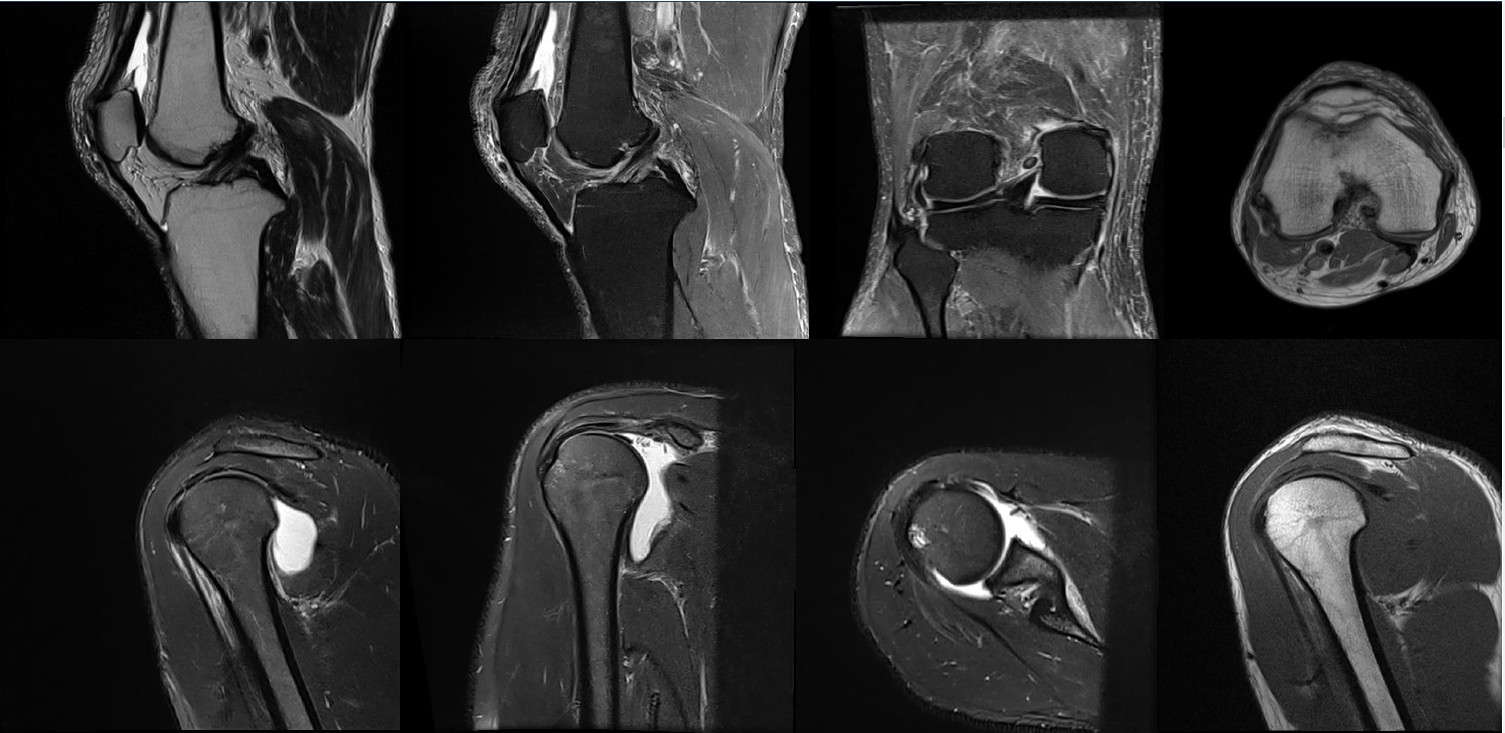

    4. Катушка для исследования КОЛЕННОГО СУСТАВА (16-канальная);

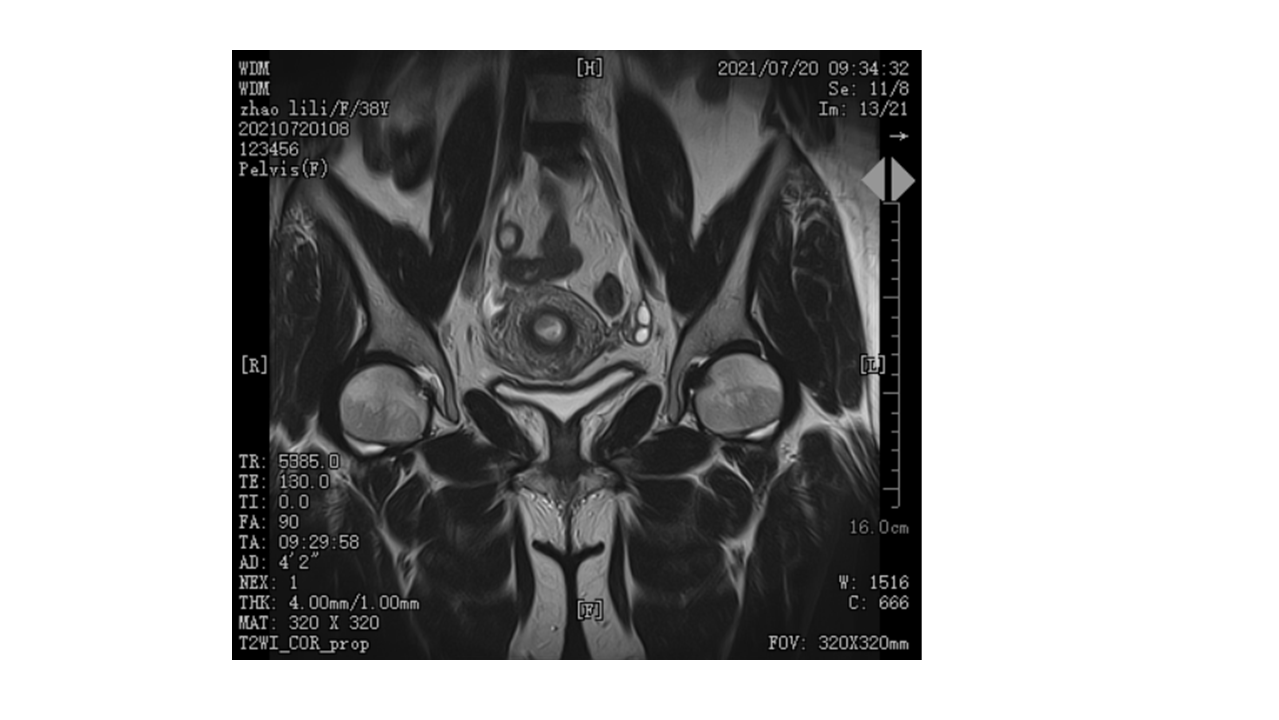

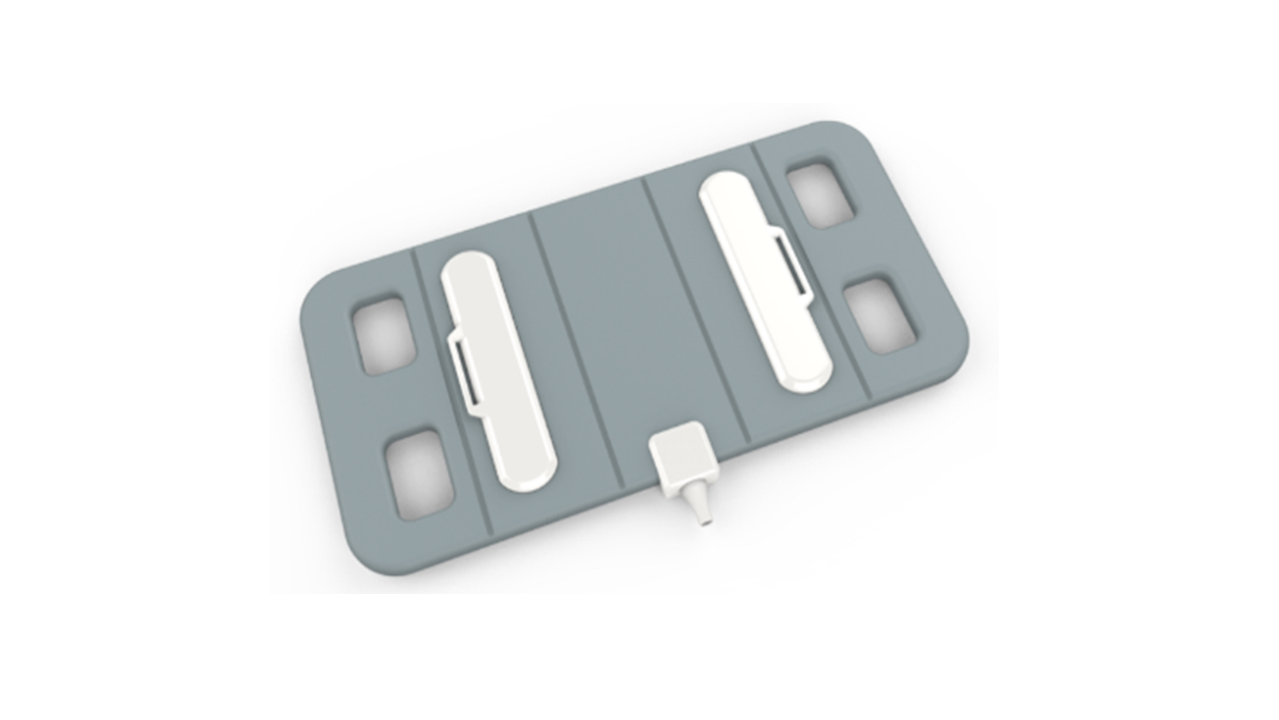

    5. Гибкая катушка (8-канальная).

Дополнительные опции для Томографа Магнитно-Резонансного i_Vision 1,5T Plus.

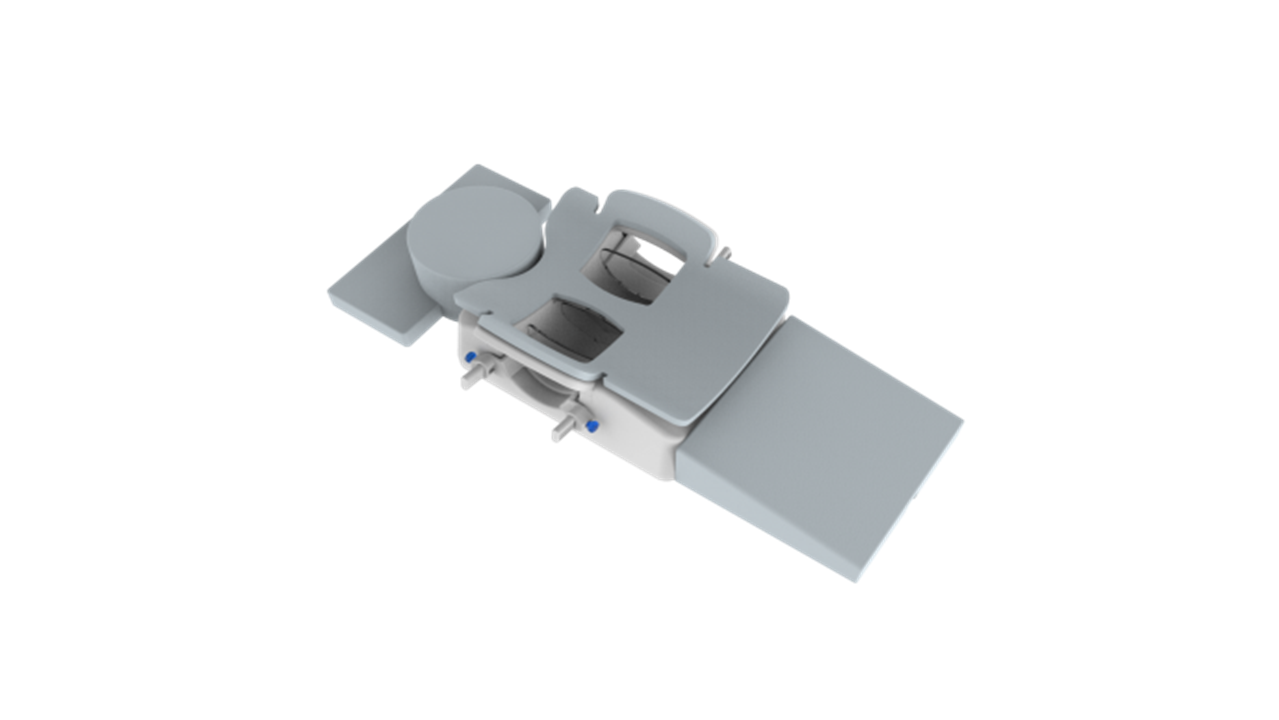

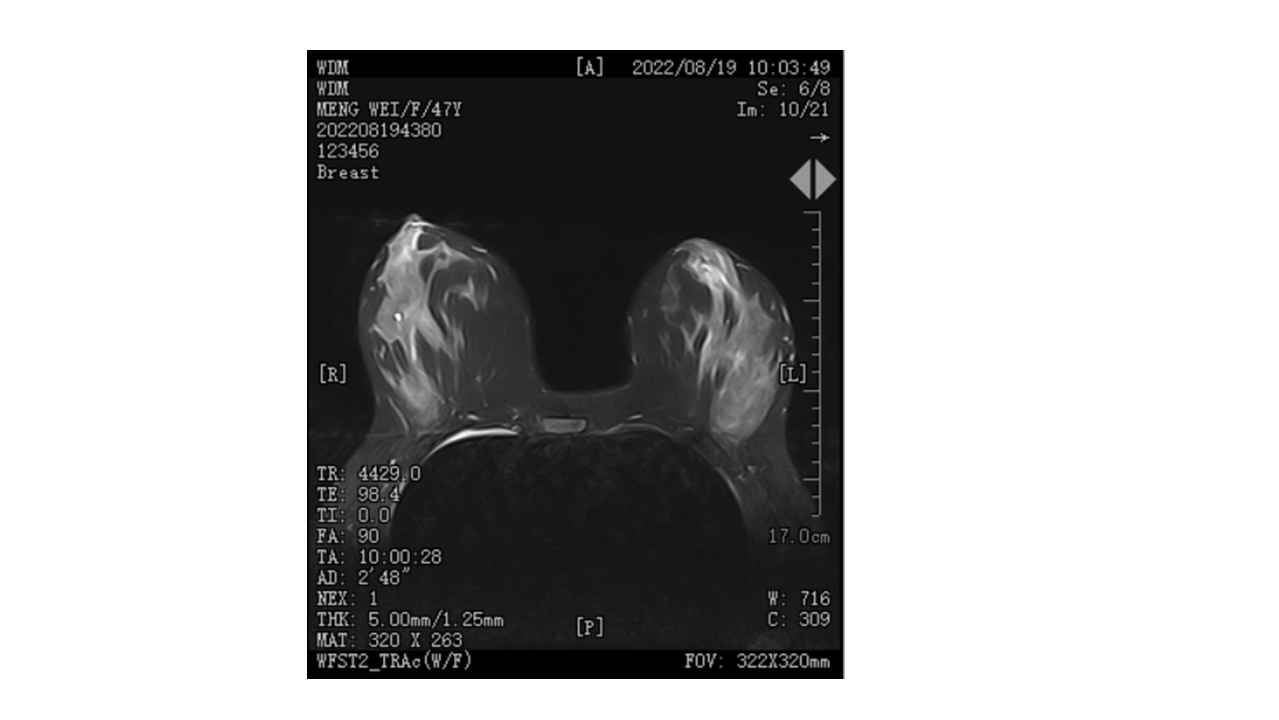

1    Катушка радиочастотная для исследования молочных желез (8-ми канальная)

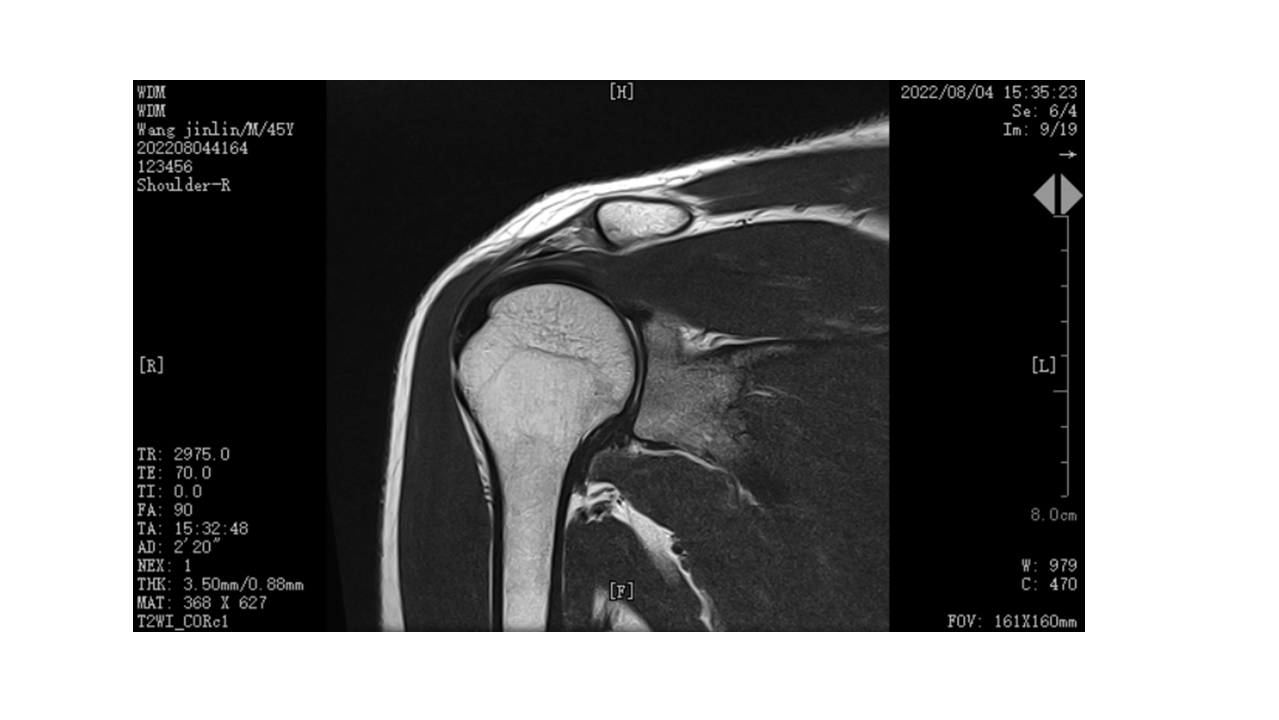

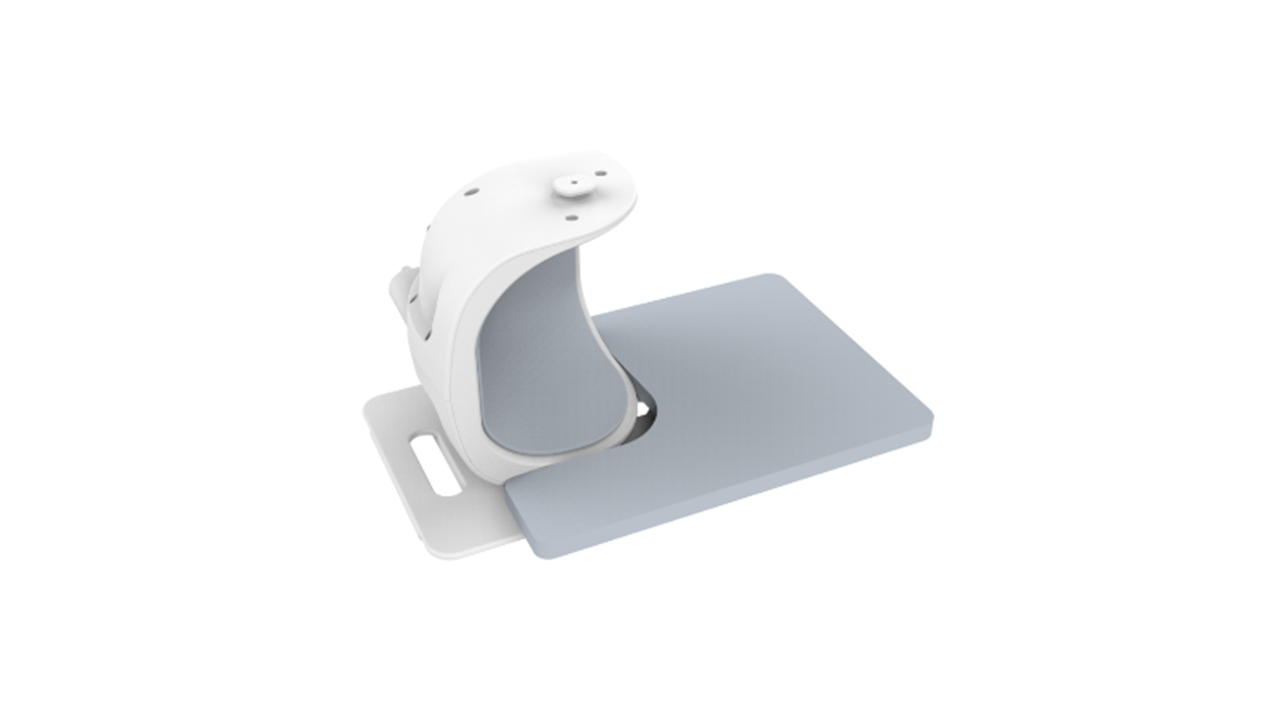

2    Катушка радиочастотная для исследования плечевого сустава (8-ми канальная)

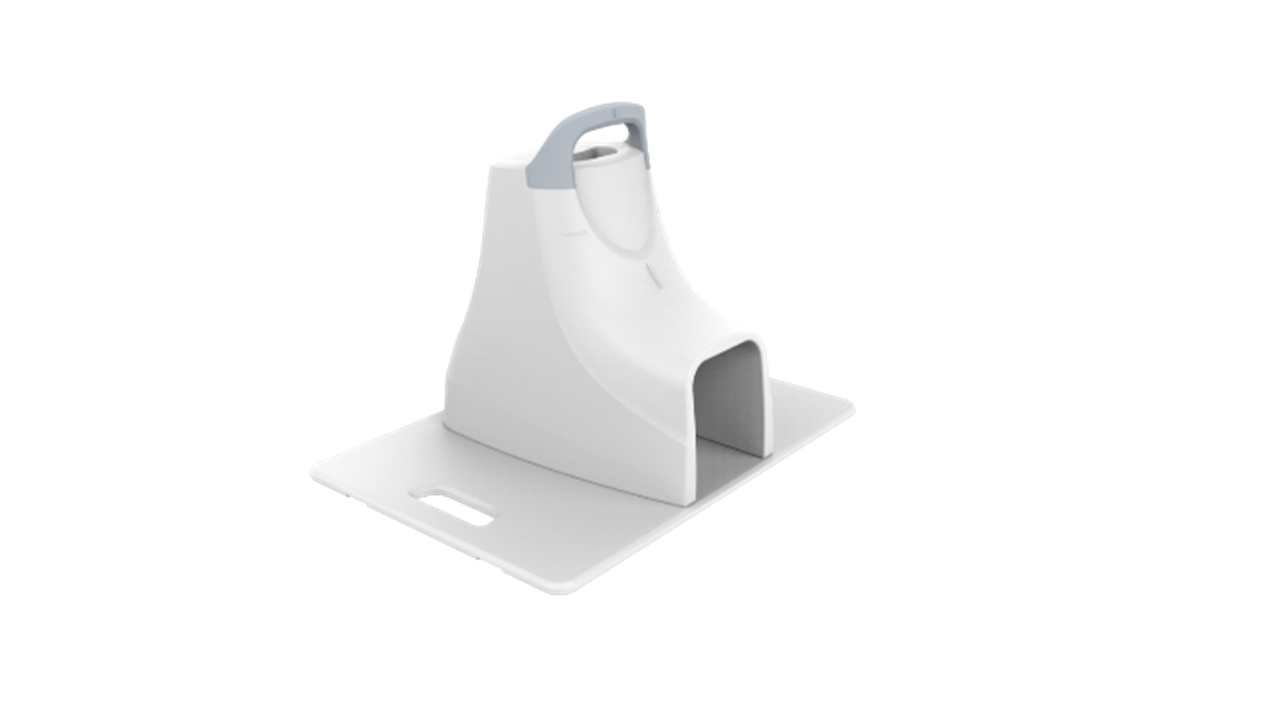

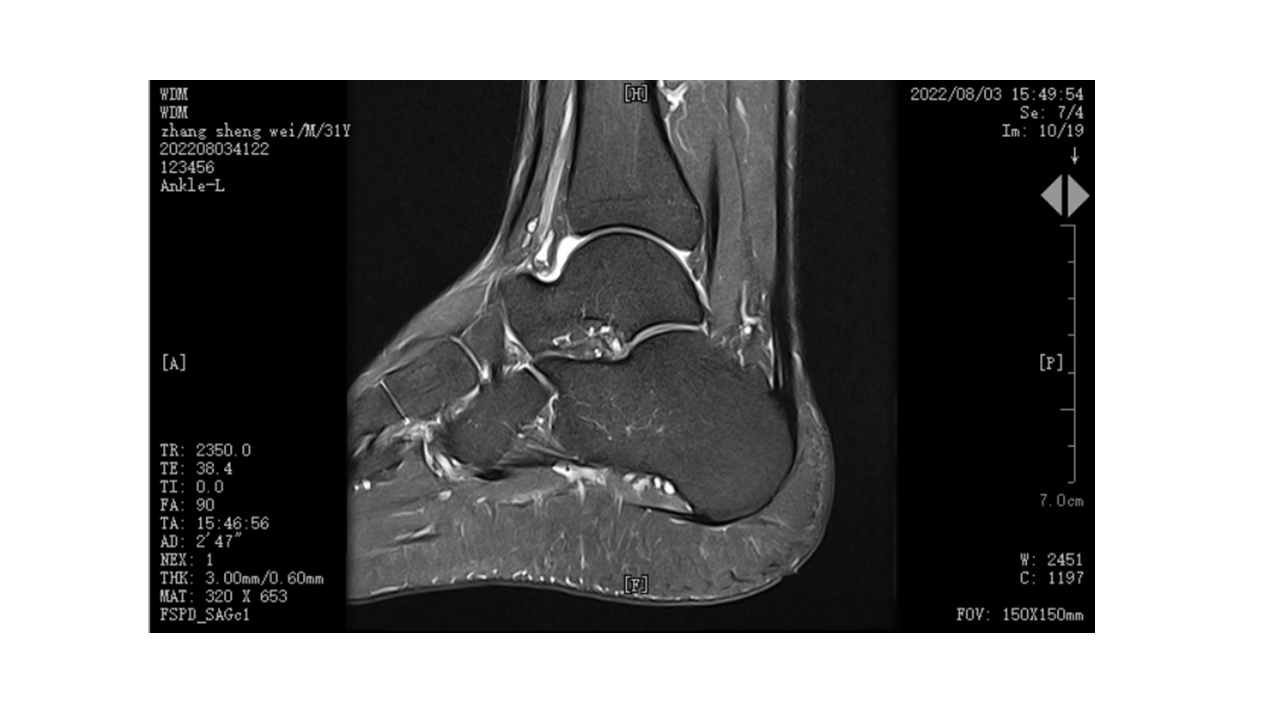

3    Катушка радиочастотная для исследования голеностопного сустава (8-ми канальная)

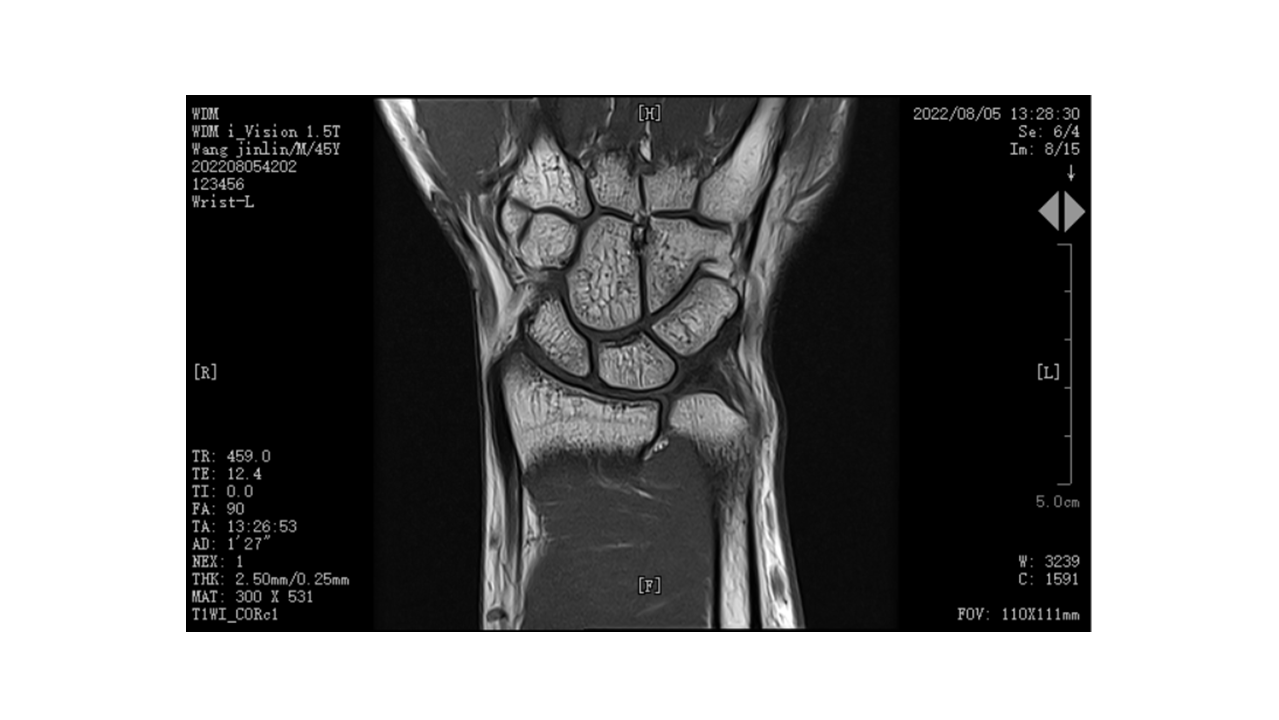

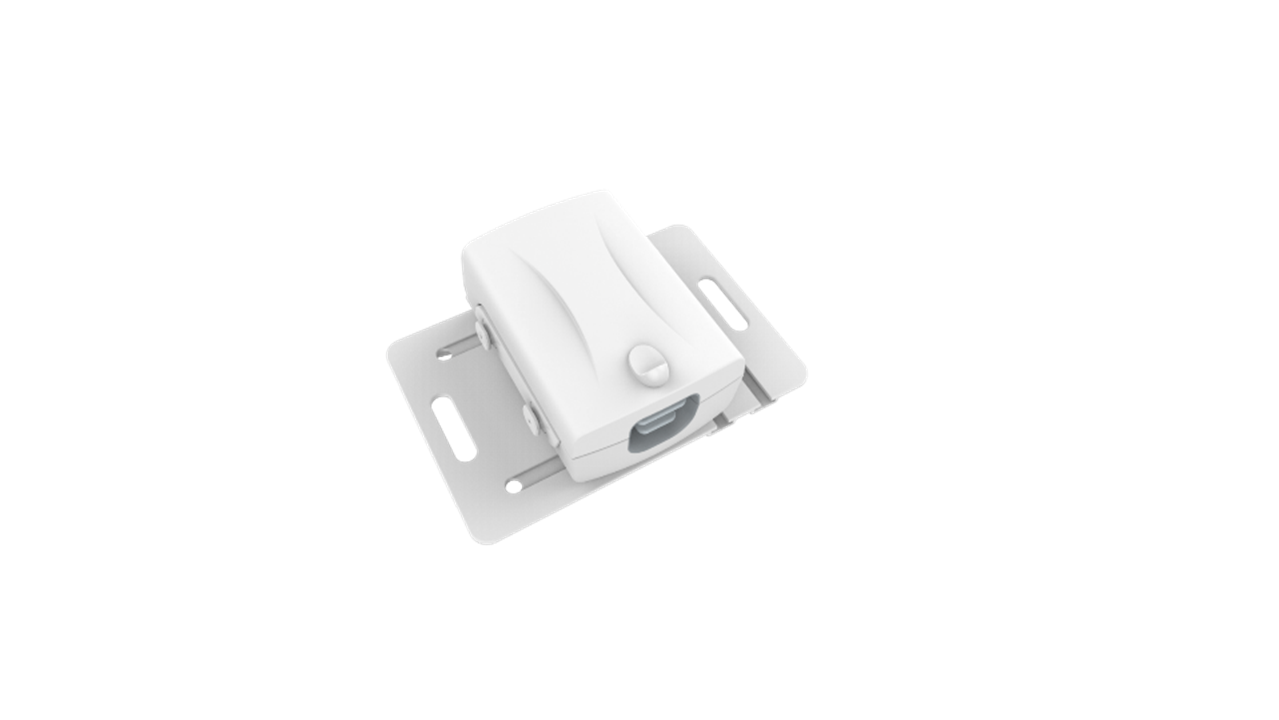

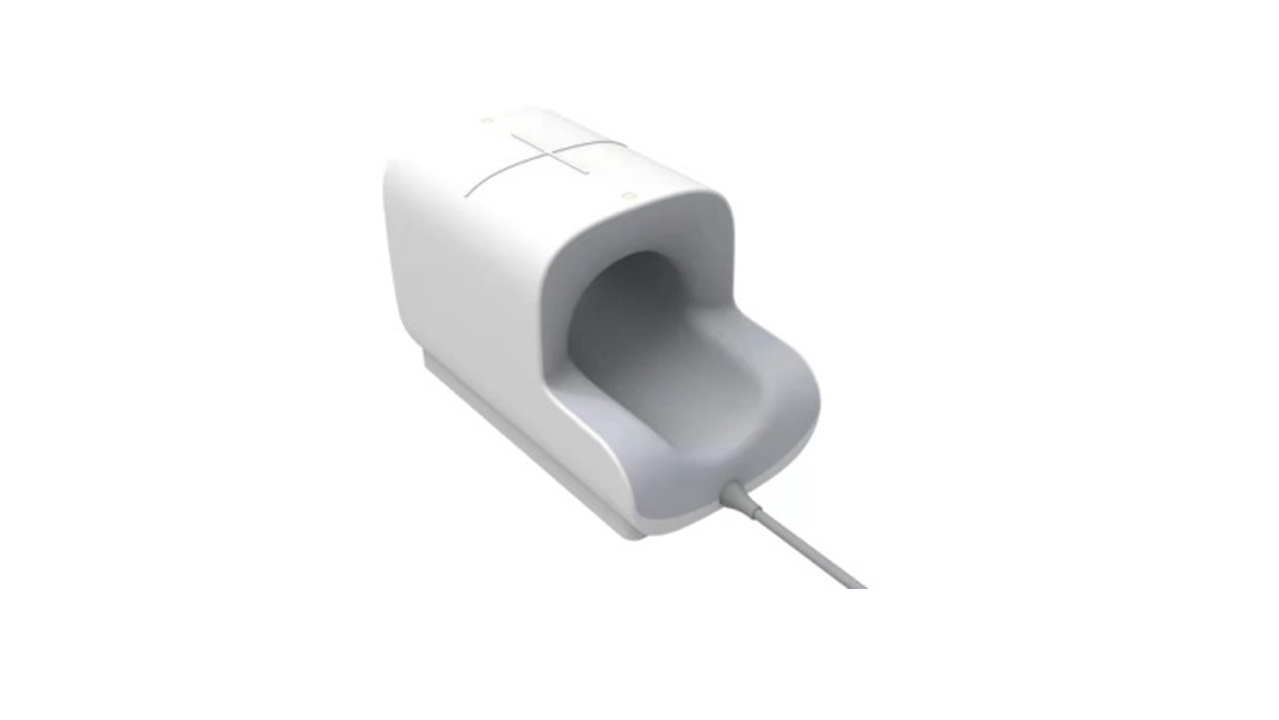

4    Катушка радиочастотная для исследования суставов кисти и запястья (8-ми канальная)

Гарантийные обязательства:
    Поставщик берет на себя обязательства устранять возможные неисправности за свой счет в течение
12 месяцев эксплуатации (но не более 16 месяцев с момента отгрузки), за исключением неисправностей, возникших в связи с нарушением Покупателем инструкции по эксплуатации или инструкции по хранению МР-томографа.
    Постгарантийное обслуживание осуществляется инженерным персоналом Поставщика по отдельному договору.

Безгелиевая (без использования жидкого гелия) технология получения сверхпроводимости.
Система i_Vision 1.5T Plus является результатом революционных исследований и разработок криогенной платформы FREE-cool, включающей высокоэффективные криогенные среды, сверхвысокий вакуум, экстремальную адиабатическую технологию и другие технологии, воплощающие реальность в мечту о сверхпроводящем МРТ без использования жидкого гелия. Магнит i_Vision 1.5T Plus обеспечивает стабильную и однородную электромагнитную среду с использованием экстремально низких температур. При этом больше не требуется жидкий гелий. Такая конструкция значительно снижает эксплуатационные расходы и устраняет необходимость в сложных системах обеспечения безопасности, связанных с использованием жидкого гелия. Отказ от жидкого гелия также устраняет риски, связанные с его утечкой.

Высокая производительность и скорость сканирования.
1. Благодаря технологии Power Sense (pSENSE) и интеграции с методами ускоренного сбора, такими как Compressed Sense, и подавления шума на изображении с помощью искусственного интеллекта iDEAL, МРТ i_Vision 1.5T Plus позволяет значительно сократить время сканирования без потери качества получаемого изображения.
 2. РЧ-катушки позволяют реализовать комбинированную многосоставную визуализацию без изменения положения пациента для сокращения времени обследования. МРТ i_Vision 1.5T Plus позволяет получить широкий спектр изображений с использованием комбинации требуемых катушек. Нет необходимости в повторном позиционировании пациента, что обеспечивает высокую производительность установки и сокращает время каждого исследования.

Улучшенное качество изображений
1. Максимальная матрица сканирования томографа i_Vision 1.5T Plus составляет 1024 х 1024 пикс.
2. Установка поддерживает до 24 радиочастотных каналов для различных типов РЧ-катушек, что существенно повышает качество получаемых МРТ-изображений.
3. Магнитно-резонансный томограф i_Vision 1.5T Plus оснащён высокоэффективными криогенными средствами и устойчивой вакуумной изоляцией, что обеспечивает стабильные и точные результаты каждого исследования.

Снижение акустического шума.
    1. В конструкции МРТ i_Vision 1.5T Plus использована технология i-Smooth, которая существенно снижает уровень акустического шума во время работы аппарата, минимизирует вибрации, делая процесс МРТ-диагностики более комфортным для пациентов и медперсонала.

Комплект поставки МРТ томографа i_Vision1.5T Plus
    1. Магнит сверхпроводящий в БЕЗГЕЛИЕВОМ ИСПОЛНЕНИИ  (без использования жидкого гелия);
    2. Кожухи магнита;
    3. Система мониторинга магнита SVU-07;
    4. Компрессор F-50H;
    5. Градиентный усилитель мощности C781;
    6. Градиентная катушка, интегрированная в магнит GC850-670/01;
    7. Радиочастотный усилитель мощности AN8150;
    8. Приемно-передающая катушка, интегрированная в магнит CZ150QBC15;
    9. Стол пациента WD-PT-1.5B с лазерным позиционированием PL-650DL;
    10. Шкаф с электронной аппаратурой WD-EC-1.5B;
    11. Спектрометр PKSPEC (24-канальный цифровой);
    12. Устройство голосовой связи «оператор-пациент»;
    13. Консоль оператора в составе:
        ◦ Системный блок
        ◦ Монитор
        ◦ Программное обеспечение Version: 3.5:
            ▪ Пакет программного обеспечения и последовательностей сканирования;
            ▪ Программное обеспечение для мониторинга магнитов GSM
    14. Рабочая станция врача в составе:
        ◦ Системный блок
        ◦ Монитор
        ◦ Программное обеспечение Version: 3.5;
    15. Радиочастотные катушки (далее по тексту РЧ-катушки) – базовый комплект:
    1. Катушка для исследования головы и шеи (24-канальная);
    2. Катушка для исследования тела (12-канальная);
    3. Катушка для исследования позвоночника (спины) (24-канальная );
    4. Катушка для исследования коленного сустава (16-канальная);
    5. Гибкая катушка (8-канальная).
    16. Трансформатор PDU-SGB-14;
    17. Блок фильтров с фильтрами кабины радиочастотной (набор): FN 7661-16-M4, FN 7612-16-M4;
    18. Система синхронизации по дыханию WD-RG-1.5B;
    19. Кабели соединительные (комплект);
    20. Водяной чиллер для обеспечения охлаждения блоков системы;
    21. Кабина радиочастотная для защитного экранирования помещения;
    22. Фантомы для калибровки и проверки качества;
    23. Набор подушек и матрасов;
    24. Шкаф для хранения катушек;
    25. Немагнитная лестница;
    26. Система наблюдения за пациентом;
    27. Эксплуатационная документация на электронных носителях (на русском языке);
    28. Кондиционер;
    29. Источник бесперебойного питания (ИБП).

Стоимость контракта включает:
    1. Поставку оборудования, включая комплект многоканальных приемных РЧ-катушек (5 штук в базовом оснащении);
    2. Монтаж клетки Фарадея;
    3. Монтаж и пусконаладка оборудования;
    4. Гарантию на оборудование сроком 12 месяцев;
    5. Обучение лаборантов и технических специалистов Заказчика на рабочем месте.

ОСНОВНЫЕ ПАРАМЕТРЫ:

 ПАРАМЕТРЫ ГРАДИЕНТНОЙ СИСТЕМЫ:

СПЕКТРОМЕТР:

Количество каналов: до 24 приемных РЧ-канала,

FMC-технология: Наличие. FMC-технология позволяет увеличивать количество РЧ каналов.


ЦИФРОВАЯ РАДИОЧАСТОТНАЯ СИСТЕМА

Максимальная мощность радиочастотной системы: 20 кВт;
Технология передачи РЧ- сигналов: Цифровая технология с использованием оптоволоконных проводников.

Программные пакеты исследований

Режимы сканирования
    • Стандартные режимы (SE, FSE, IR, SS FSE)
    • Подавление сигнала от жира (химический сдвиг)
    • Разделение вода-жир (DIXON, GRE)

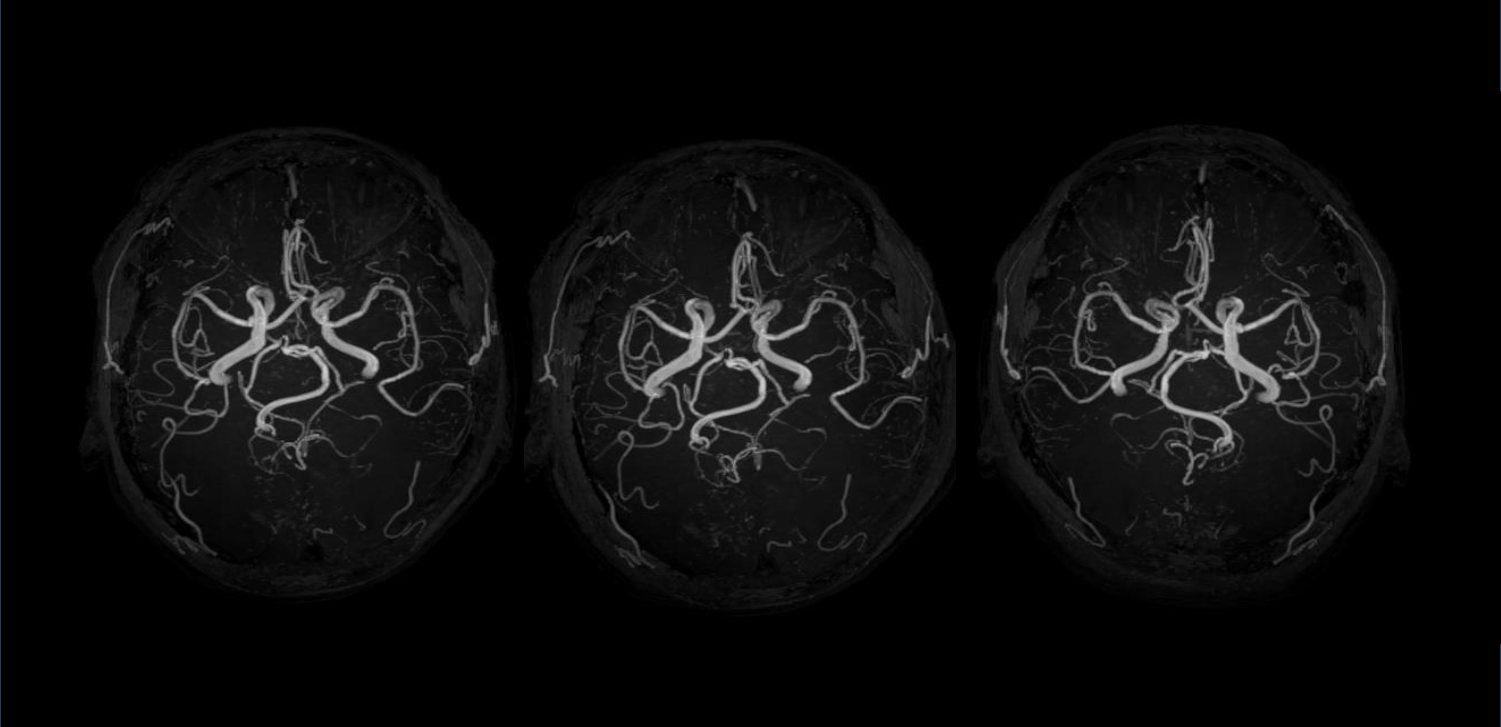

    • Время-пролетная ангиография (2D/3D TOF)
    • Фазоконтрастная ангиография (3D PC)
    • Болюсная ангиография с возможностью контроля поступления контрастного вещества (CEMRA)
    • Ангиогафия почечных артерий (bSSFP)
    • Диффузионно-взвешенная  визуализация (DWI) с множественным b-value
    • Диффузионно-взвешенная  визуализация (DWI)  всего тела (PET-like)
    • Диффузионно-тензорная визуализация (DTI)

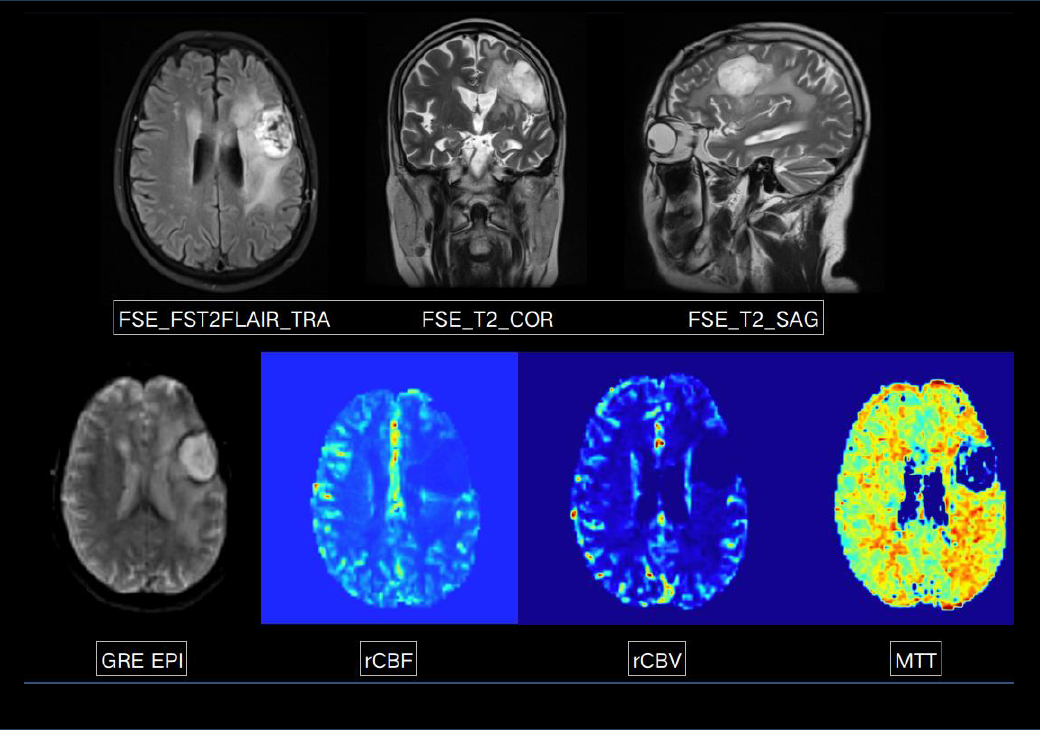

    • Перфузия головного мозга с построением карт
    • Метод меченых артериальных спинов (ASL)

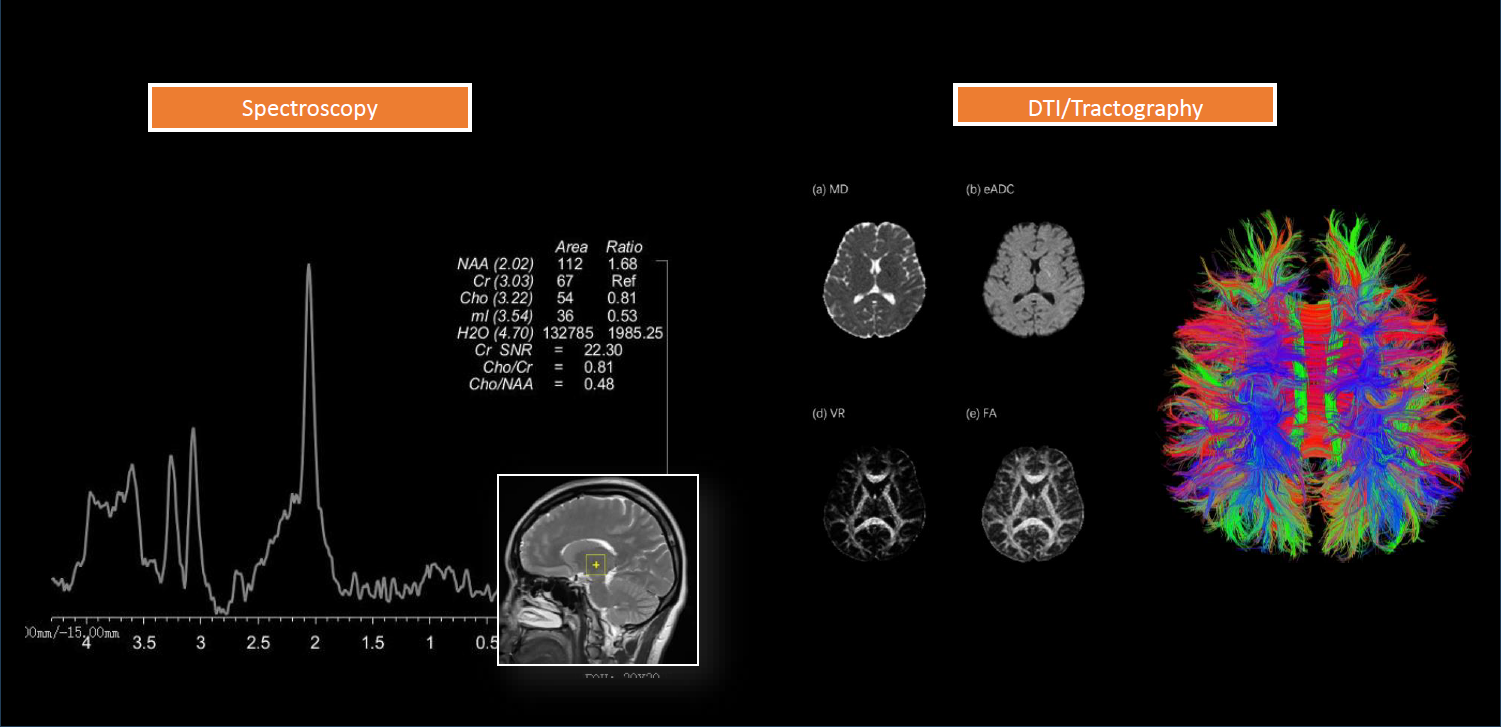

    • Спектроскопия (PRESS)
    • Визуализация магнитной восприимчивости (SWI)
    • Холангиопанкреатография (2D/3D MRCP)
    • Урография (MRU)
    • Ликворография (MRM)
    • Ультрабыстрое 3D сканирование с высоким разрешением (3DVALUE)
    • Получение изображений различной контрастности за одно сканирование (MQT)
    • Т2-картирование
    • Функциональная МРТ (fMRI)
    • Кинорежим (кардиопакет)
    • Т1-картирование (кардиопакет)
    • Визуализация в режиме «черной» крови (кардиопакет)

Пакет специализированных программ для исследований молочных желез.
    • Оценка морфологии тканей молочной железы (базовые последовательности);
    • 3D визуализация с высоким разрешением одновременно двух молочных желез;
    • Исследование молочных желез с силиконовыми имплантами.
    • Анализ кинетических кривых контрастного усиления при исследовании молочных желез и предстательной железы;
    • Совмещение изображений, относящихся к разным датам для оценки динамики;
    • МР-анализа диффузии с множественными b-факторами.
Методики сканирования
    • Автоматическое определение подключенных катушек и визуализация каналов катушек,
    • Метод снижения акустического шума при исследовании (Mute),
    • «Склеивание» в ручном и автоматическом режимах,
    • Синхронизация по дыханию, ЭКГ, пульсу
    • Устранение артефактов от движения (Turbine),
    • Устранение артефактов от потока,
    • Параллельное сканирование,
    • Сбор данных GRAPPA,
    • Неполный сбор данных (pSENSE),
    • Коррекция геометрических искажений,
    • Коррекция неоднородности сигнала (uTune),
    • Метод искусственного интеллекта для подавления шума на изображении (iDEAL),
    • Метод искусственного интеллекта для позиционирования срезов,
    • Автоматическое перемещение стола.

Преимущества:

1. Компания ООО «Аз медикал» представляет уникальное техническое решение - магнитно-резонансный томограф МРТ i_Vision 1,5T Plus, оснащенный сверхпроводящим магнитом  1,5 Тесла, построенный по БЕЗГЕЛИЕВОЙ ТЕХНОЛОГИИ (без использования жидкого гелия), что сокращает расходы на эксплуатацию установки в 2 раза.

2. Комплект катушек радиочастотных (РЧ) приемных томографа магнитно-резонансного i_Vision1.5T Plus включает:
    • Катушка для исследования ГОЛОВЫ и ШЕИ (24-канальная);
    • Катушка для исследования органов брюшной полости и органов малого таза (12-канальная);
    • Катушка для исследования  ПОЗВОНОЧНИКА (СПИНЫ)  (24-канальная );
    • Катушка для исследования  КОЛЕННОГО СУСТАВА (16-канальная);
    • Гибкая катушка (8-канальная).
ДОПОЛНИТЕЛЬНО ПРЕДЛАГАЮТСЯ:
    • Катушка радиочастотная для исследования молочных желез (8-ми канальная)
    • Катушка радиочастотная для исследования плечевого сустава (8-ми канальная)
    • Катушка радиочастотная для исследования голеностопного сустава (8-ми канальная)
    • Катушка радиочастотная для исследования суставов кисти и запястья (8-ми канальная)

3. Высокий уровень стабильности и однородности магнитного поля и выдающиеся характеристики градиентной системы (35 мТл/м, 175 мТл/м/мс) обеспечивают высококачественные обследования с использованием быстрых и сложных технологий сканирования, исключают появление краевых артефактов.

4. Максимальная матрица сканирования томографа i_Vision 1,5T Plus составляет 1024 х 1024 пикс.
Максимальный размер диагностического поля обзора, см ..........  55 х 55 х 55 см, что превышает размеры диагностического поля обзора большинства моделей известных производителей.

5. Томограф i_Vision 1.5T Plus позволяет получить широкий спектр изображений с использованием комбинации приемных РЧ катушек и 24 канальной РЧ системы. Нет необходимости в повторном позиционировании пациента, что обеспечивает высокую производительность установки и сокращенное время каждого обследования.

6. Помимо стандартных протоколов и методов сканирования реализованы коррекция артефактов движения (TURBINE), ускоренный сбор данных с помощью метода Compress Sensing (pSENSE), метод искусственного интеллекта для подавления шума на изображении (iDEAL), метод искусственного интеллекта для позиционирования срезов, визуализация перфузии головного мозга с использованием контрастного вещества, визуализация перфузии головного мозга с использованием метода меченых артериальных спинов (ASL), визуализация диффузии с множественным b-value и диффузии всего тела, диффузионно-тензорная визуализация, болюсная ангиография с возможностью контроля поступления контрастного вещества (CEMRA), ультрабыстрое 3D сканирование с высоким разрешением (3DVALUE), получение изображений различной контрастности за одно сканирование (MQT), Т2-картирование, Т1-картирование миокарда, анализ содержания метаболитов в организме человека с использованием одновоксельной спектроскопия (SVS), функциональная МРТ (фМРТ) для изучения функциональной активности мозга, протоколы для снижения артефактов от металла (MARS).

7. Технология i_Smooth интегрирована в систему для последовательного комплексного снижения акустического шума обеспечивает комфорт пациента и мед.персонала.

8. Срок поставки составляет 4,5 месяца, что в настоящее время значительно меньше, чем у известных поставщиков.

9. ООО «Аз медикал» предоставляет услуги по предварительной оценки помещений и формированию предпроектного задания для строительных организаций по подготовке помещений для МРТ.

10. Коммерческое предложение включает все услуги по монтажу томографа в подготовленном помещении.

11. Срок гарантии составляет 12 месяцев с даты начала эксплуатации установки.

12. Постгарантийное обслуживание осуществляется инженерным персоналом Поставщика. Склад запасных частей имеется в г. Москве.

13. Томограф i_Vision 1,5T Plus является результатом совместной разработки российского производителя Научно-Производственной фирмы "АЗ" и Beijing Wandong Medical Technology и расчитан на постоянную эксплуатацию в течении 10 лет. В настоящее время ведутся активные работы по переносу производственной площадки из Китая и локализации производства томографа i_Vision 1.5T Plus в России.

14. Компания ООО «Аз медикал» имеет богатый опыт реализации государственных контрактов на поставку медицинского оборудования и расходных материалов медицинским центрам России, обладает всеми необходимыми лицензиями и сертификатами, обеспечивая комплексное оснащение медицинских учреждений федерального и регионального уровней, включая участие в программах по оснащению специализированных центров (кардиологических, травматологических, перинатальных и онкологических).
